JIT COUPLING


PRODUCT

헬리칼 카플링

헬리칼 카플링 - 클램핑 스크류 타입



HC Series는 원통형 소재에 2개의 Beam이 나선형으로 꼬여 축 길이 방향으로 부드러운 탄성을 갖도록 제작되었습니다. 비틀림 강성이 우수하고 관성 모멘트가 낮고 응답성이 우수합니다. 고속 고응답을 요구하는 Servo Motor, Stepping, Motor, Encorder 등에 적합한 Coupling입니다.

품번
HC-C
HC-S
HC-SS
HCS-C

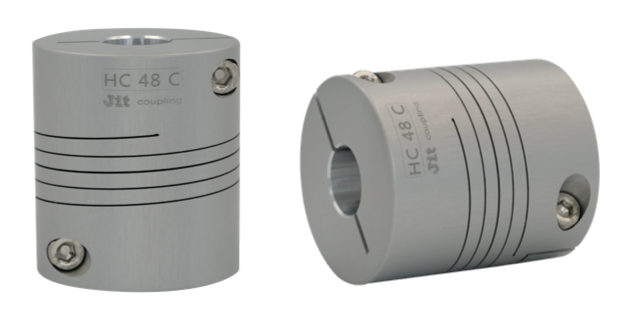

제품 형상
특징
단일 부품 구조, 낮은 백레쉬, 높은 비틀림 강성·저관성·응답력 우수, 앤드 플레이 텐션 좋음
스테인레스 일체형,
내수·내유·내화학성·청결성 좋음
높은 비틀림 강성이 우수함
규격
표준형
표준형
단신형
표준형
재질
Aluminum Alloy(AL7075-T6)
All Stainless Steel(STS 303)
축 결합방법
Clamp
Set Screw
Set Screw
Clamp
외경
Ø16, Ø20, Ø25, Ø32, Ø42, Ø48
Ø16, Ø20, Ø25, Ø32, Ø42, Ø48

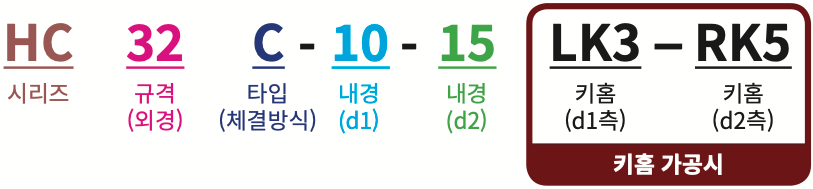

제품 주문방법

  • 시리즈, 외경 및 내경 규격을 지정해 주시면 됩니다.


  • 키 홈 가공(내경)이 필요하신 경우 별도 표기 하여 주문 부탁드립니다.


  • 카플링 선정에 어려움이 있을 시 고객 센터로 연락 부탁드립니다.

표준 내경


※ 표준 내경 외 제품별 최소~최대 내경 범위 내 내경가공이 가능합니다.

표준내경

(d1/d2,  mm)

3
4
5
6
6.35
8
10
12
14
15
16
18
19
20
22
24
25
26
HC 16 C
●
●
●
●
●
●












HC 20 C

●
●
●
●
●
●











HC 25 C


●
●
●
●
●
●










HC 32 C



●
●
●
●
●
●
●
●







HC 42 C





●
●
●
●
●
●
●
●
●
●



HC 48 C






●
●
●
●
●
●
●
●
●
●
●
●

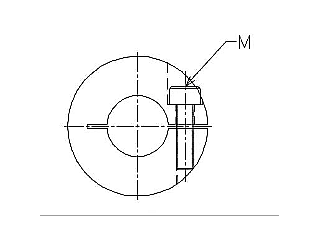

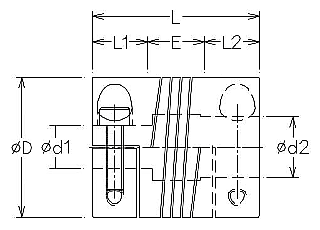

도면

수치

제품명
외경 D
길이 L
내경 범위(d1/d2)
축 깊이
축 간격 E
볼트 M
파일 다운로드
최소 내경
최대 내경
L1
L2
DWG
3D(STEP)
Product Name
External Diameter
Length

Min. Bore Diameter

Max. Bore Diameter

Shaft Insert Length

Shaft Insert Length

Shaft Insert Distance

Bolt Size

-
-
HC 16 C

Ø16

22
3
8
7
7
8
M2.5

HC 20 C

Ø20

25
4
10
8
8
9
M2.5

HC 25 C

Ø25

30
5
13
10
10
10
M3

HC 32 C

Ø32

38
6
16
13
13
12
M4

HC 42 C

Ø42

45
8
25
16
16
13
M5

HC 48 C

Ø48

54
10
26
19
19
16
M5

성능

제품명
상용 토크(Nm)
최대 토크(Nm)

최대 회전 수(min-1)

관성 모멘트(kg*m²)

비틀림 강성
(Nm/rad)

허용 편심(mm)

허용 편각(°)

허용 엔드플레이

(mm)

질량(g)

Product Name
Rated

Torque(Nm)

Max

Torque(Nm)

Max. Rotational

Frequency(min-1)

Moment of

Inertia(kg*m²)

Static Torsional

Stiffness(Nm/rad)

Max. Lateral

Misalignment(mm)

Max. Angular

Misalignment(°)

Max. Axial

Misalignment(mm)

Mass(g)

HC 16 C
0.8
1.7
24,500

3.74x10-7

65
0.1
3
0.2
11.9

HC 20 C

1.1

2.1
20,000

1.03x10-6

140
0.1
3
0.2
21.2

HC 25 C

2.1

4.1

16,000

3.04x10-6

170
0.1
3
0.25
39.7

HC 32 C

4.1

8.2

13,000

1.03x10-5
380
0.15
3
0.3
82.5

HC 42 C

9.8

19.5

11,000

3.63x10-5
460
0.15
3
0.3
168.2

HC 48 C

14.6

29.2

9,000

7.44x10-5
740
0.15
3
0.3
263.7
