카플링 성능비교

알림

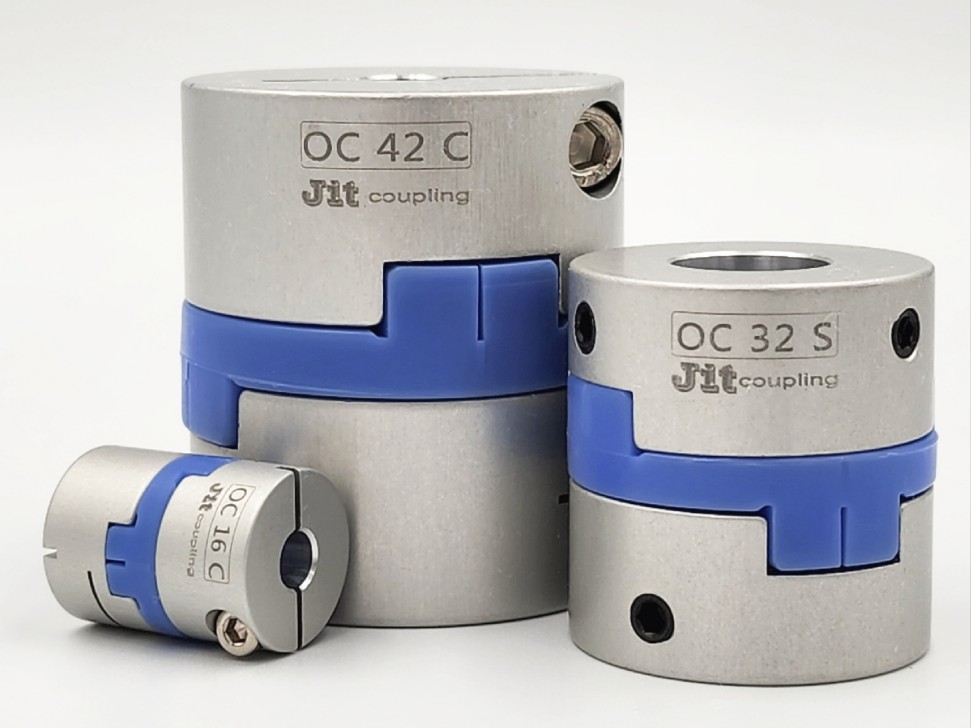

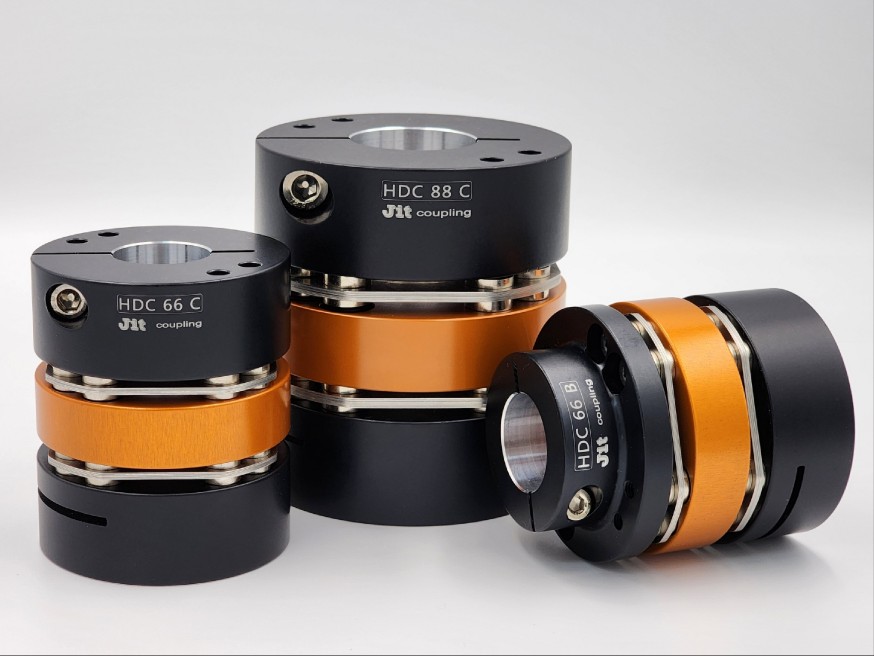

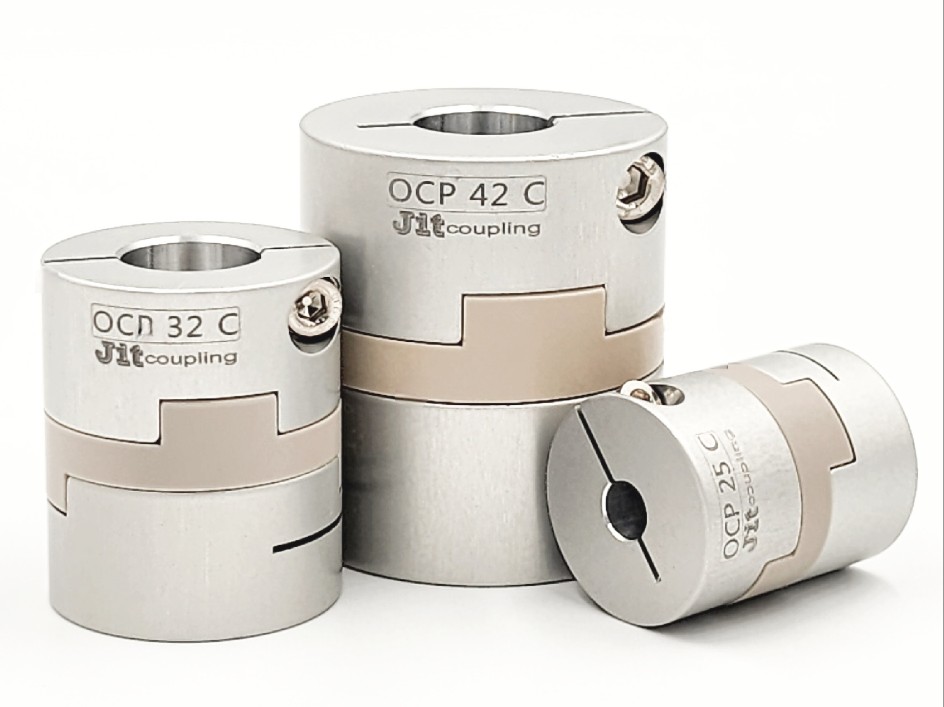

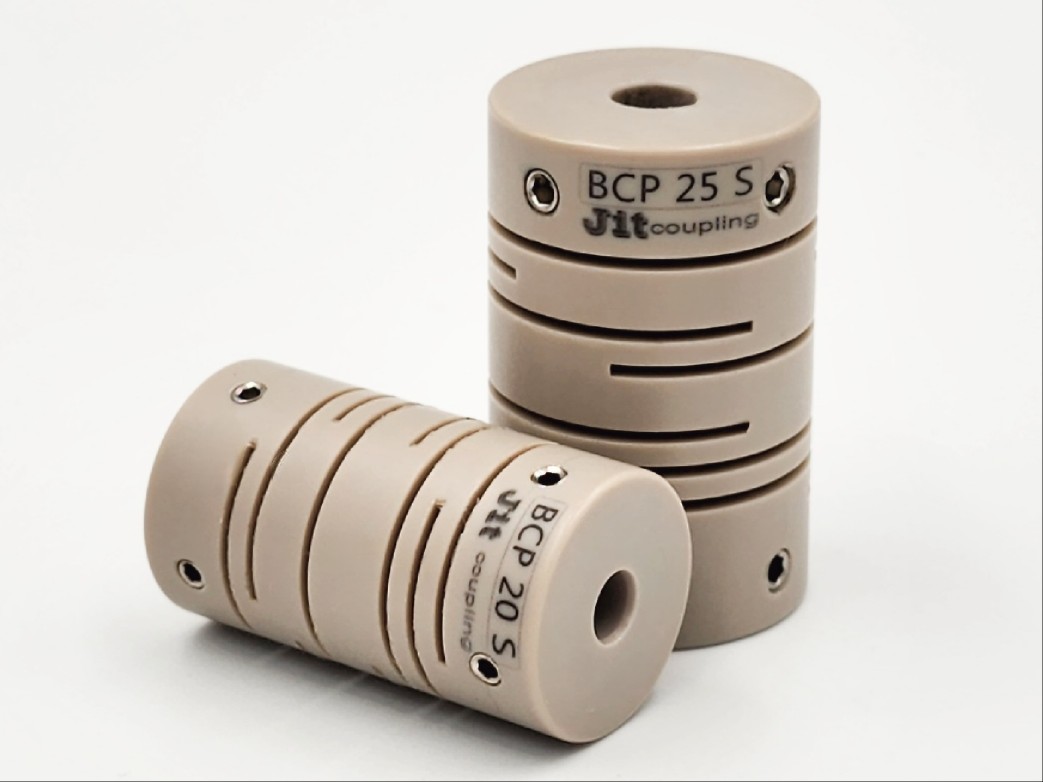

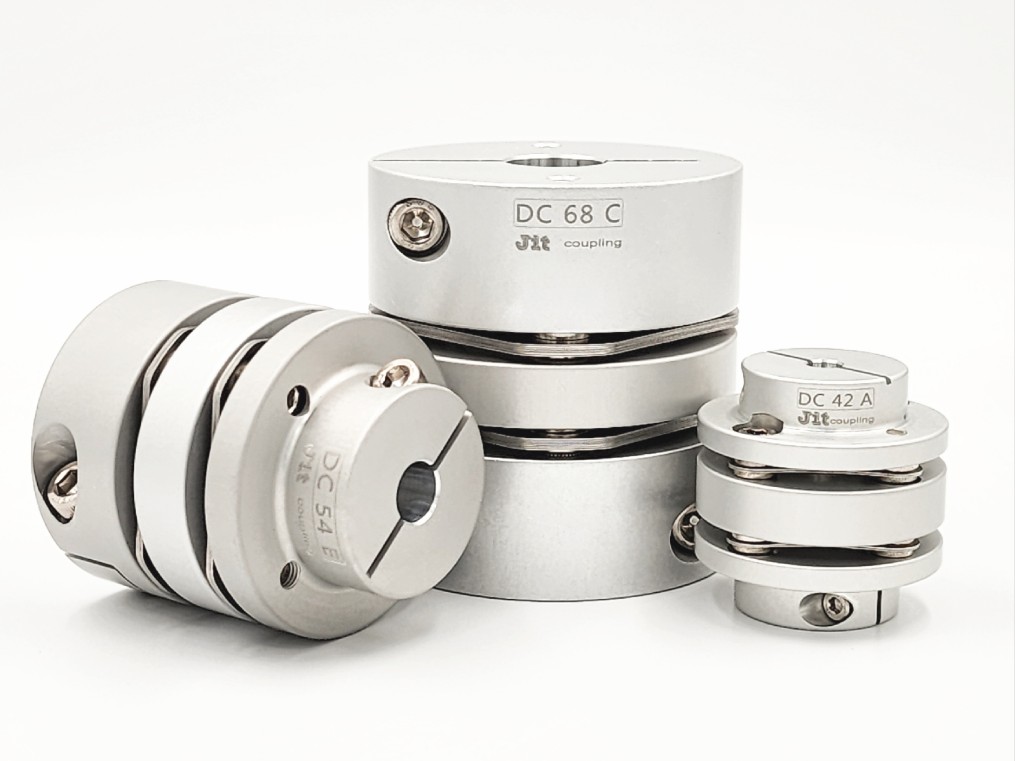

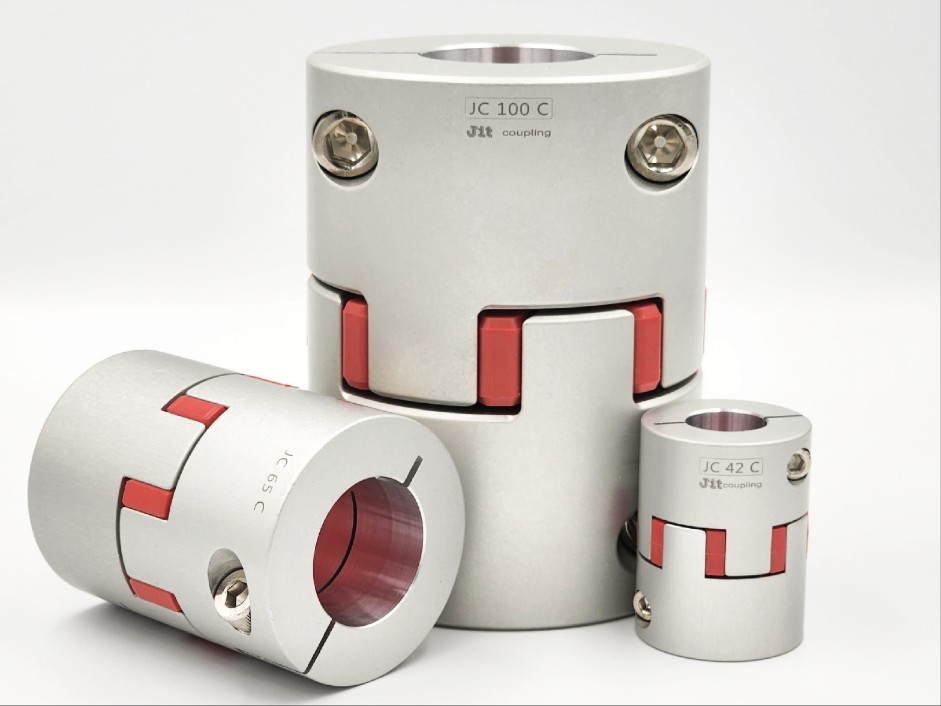

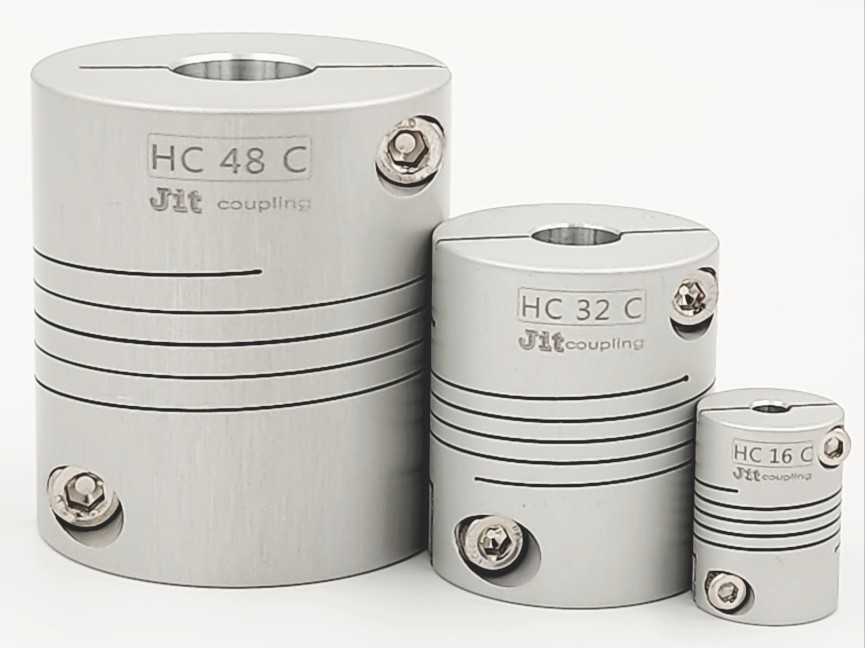

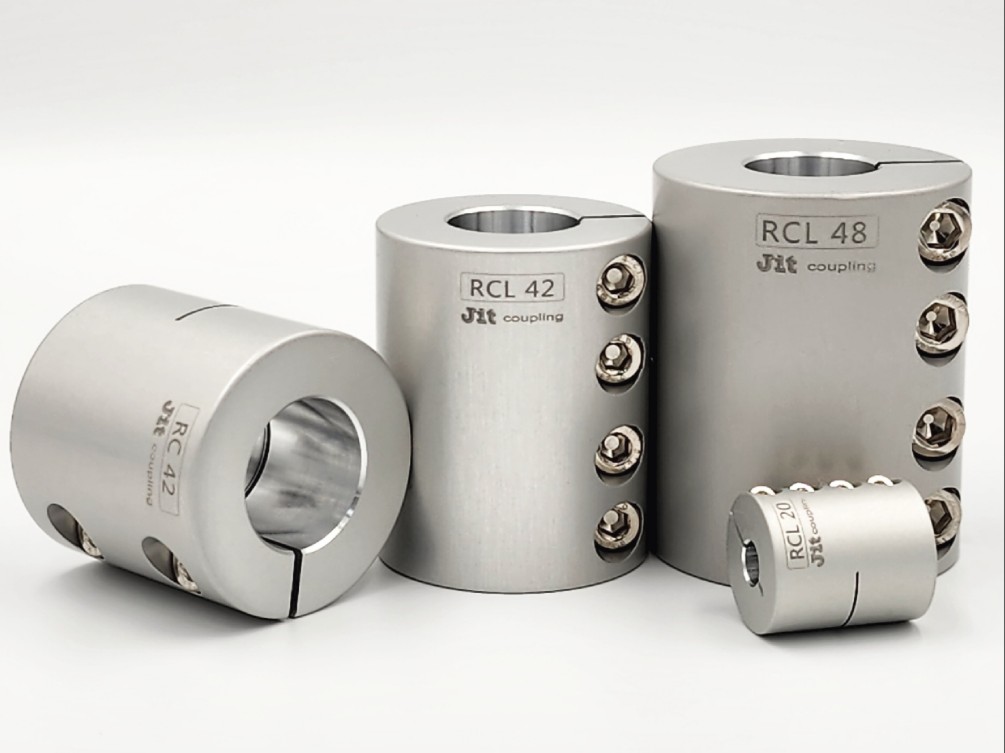

구분	HC	JC	DC	OC	RC	HDC	OCP	BCP	JCL	HDCL
형상

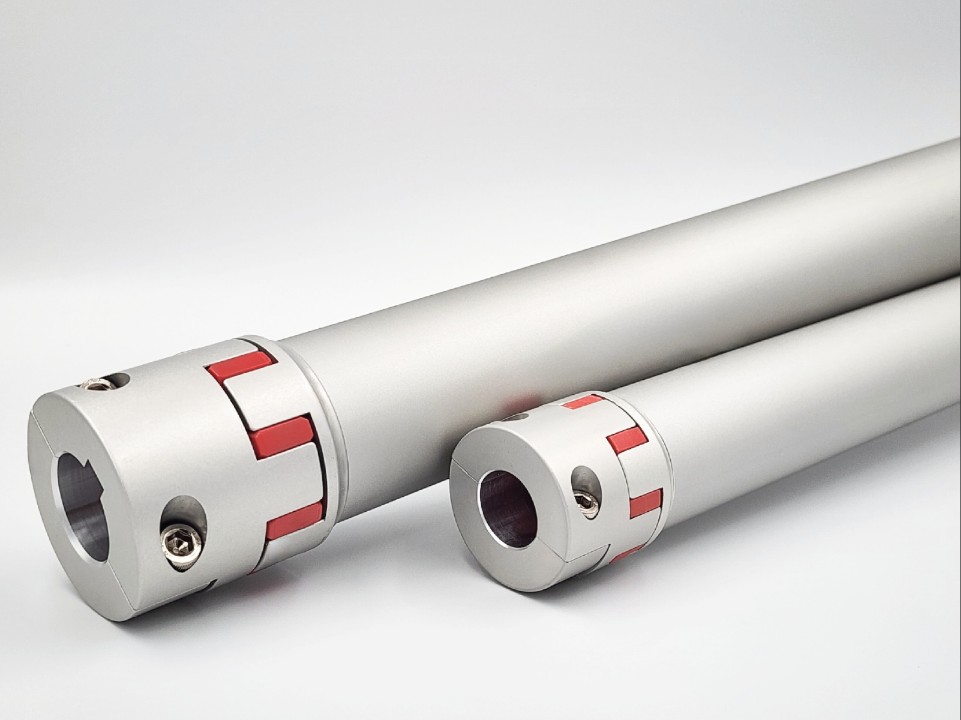

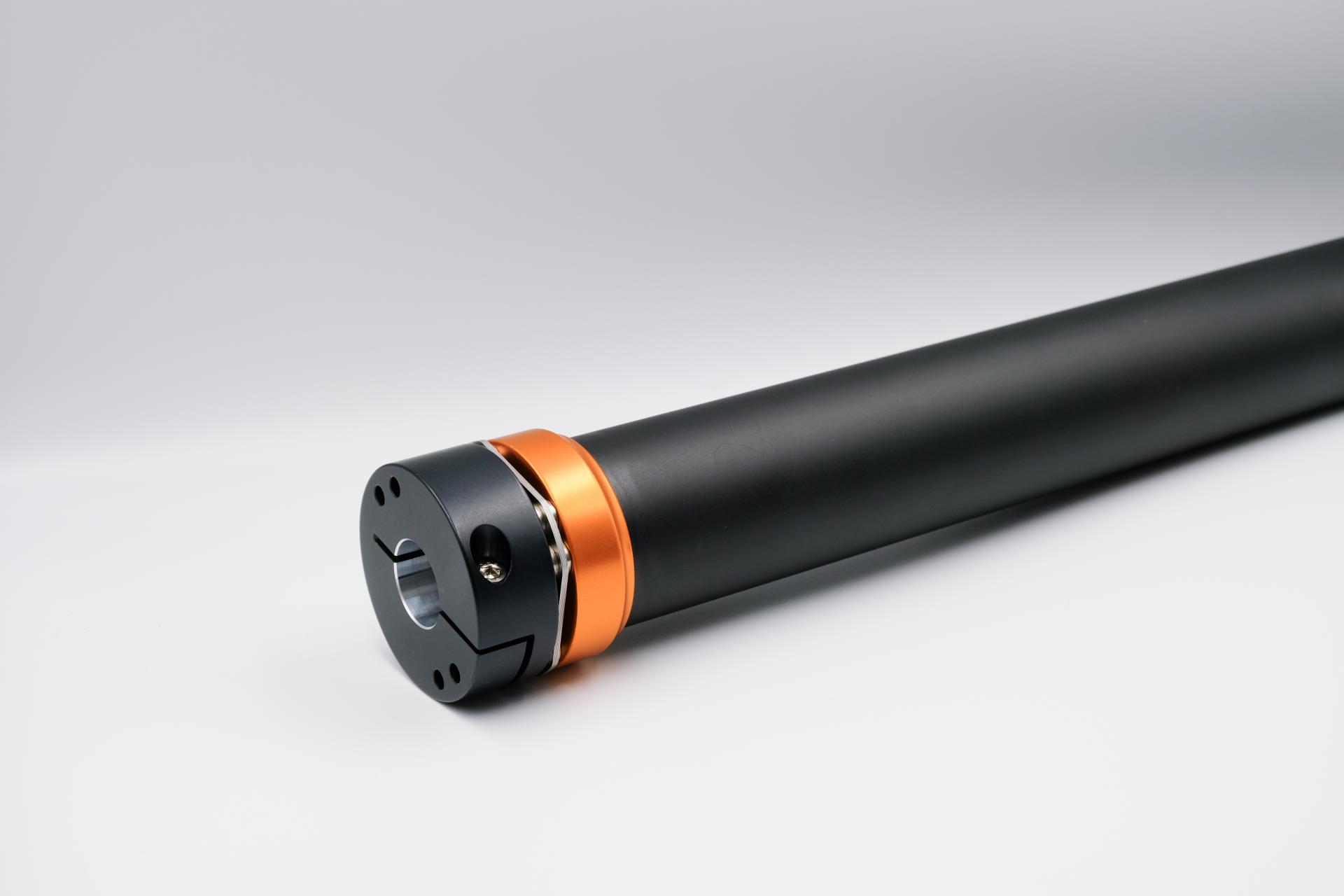

특징	헬리컬 타입 단일체 구성	죠(Jaw) 타입 높은 범용성	디스크 타입 정밀 동력전달	올덤 타입 큰 편심 흡수	리지드 타입 동력손실X	고강도 디스크 고토크 고속환경	올덤 타입 PEEK 소재 특수성	빔 타입 PEEK 소재 플라즈마 환경	죠 타입 커넥팅 샤프트 먼 거리 동력전달	고강도 디스크 타입 커넥팅 샤프트 먼 거리 동력전달
적용 예시*	서보 모터 스텝 모터 로터리 엔코더 X-Y 테이블 +그 외	기어 서보 모터 소형 기어 모터 소형 펌프 미니어처 모터 다축 로봇 +그 외	서보 모터 스텝 모터 로터리 엔코더 고속 모터 포지션 슬라이드 +그 외	AC/DC 모터 소형 펌프 이화학 실험기기 EMC 검사 장비 +그 외	테이블 리프트 기어 모터 슬라이드 도어 자동문 +그 외	고성능 서보모터 고성능 스텝모터 범용 모터 +그 외	절연 환경 클린룸 내화학 환경 내약품 환경 디스플레이 장비 +그 외	플라즈마 환경 RF Matcher 디스플레이 장비 반도체 장비 클린룸, 진공환경 내화학, 내약품 +그 외	파워 베이스 기어 박스 서보 박스 캠 베이스 +그 외	파워 베이스 기어 박스 서보 박스 캠 베이스 +그 외
비틀림 강성	○	◎	◎	○	☆	☆	○	○	◎	◎
높은 토크	○	◎	◎	○	☆	☆	○	○	◎	◎
고회전	◎	○	◎	○	☆	☆	○	◎	○	○
편심 허용	○	○	○	☆	X	○	☆	○	○	○
편각 허용	◎	○	◎	◎	X	◎	◎	◎	○	○
엔드플레이 흡수	◎	○	◎	◎	X	○	◎	◎	○	○
백래쉬 제로	◎	○	◎	○	☆	☆	○	◎	○	○
전기절연	X	◎	X	◎	X	X	☆	☆	◎	X
진동감쇠	X	☆	○	○	◎	○	○	X	☆	X
적은 소음	◎	○	◎	○	☆	◎	○	◎	○	○
