Alignment 조정법

COUPLING은 서로 마주보는 두 축을 연결하여 회전력 또는 회전각을 정확하게 전달하는 것을 목적으로 사용되는 부품입니다. 그러한 목적을 이루기 위하여 기구를 구성하는 각각의 기계 요소들은 정확하게 가공되고 조립 되어져야 합니다.

장착시 MIS ALIGNMENT 허용값이 크게 되면 진동 또는 소음이 발생되거나 COUPLING의 수명이 급속히 저하될 수 있습니다. 반드시 MIS ALIGNMENT를 조정하여 주시기 바랍니다.

JIT COUPLING은 제품별로 적합한 특성이 있습니다. 적정한 것을 선정하여 사용하시기 바랍니다. 축의 MIS ALIGNMENT에는 다음과 같은 오차가 있습니다.

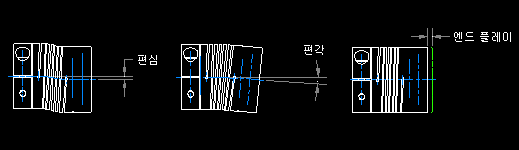

편심 - 양 축의 평행 오차

편각 - 양 축의 각도 오차

END PLAY - 축의 축방향 이동 또는 흔들림

복합적인 오차가 발생하는 경우에는 카플링의 규격이 한 치수 큰 것을 선정해주세요.
