리지드 카플링

리지드 카플링 장신형 - 세트 스크류 타입



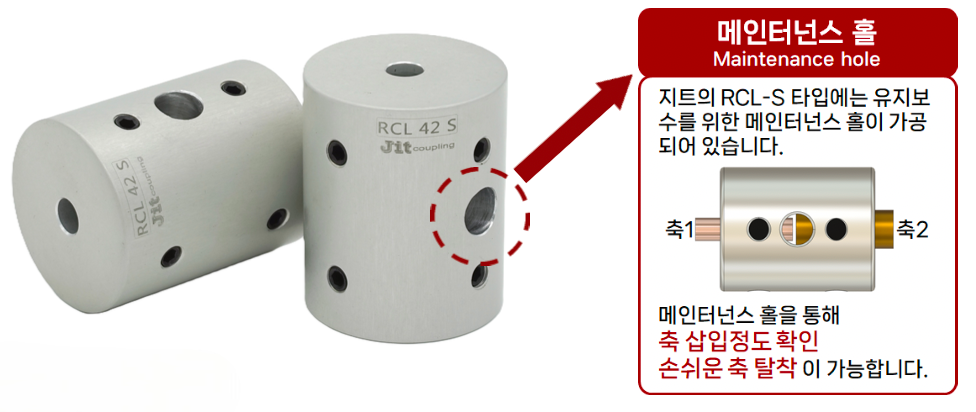

RCL 시리즈는 편심/편각 및 엔드플레이를 허용하지 않습니다. RCL-S 타입은 세트스크류를 통하여 양축을 고정합니다. 키 가공을 통해 축 체결력을 높일 수 있습니다.

품번
RC
RCL
RCL-S
제품 형상
특징
백래쉬 완전 제로(0), 완전 일체형 카플링, 한 방향 볼트 클램프, 표준화된 내경
규격
표준형
장신형
장신형
재질
Aluminum Alloy(AL7075-T6)
축 결합방법
Clamp
Set Screw
외경
Ø20, Ø25, Ø32, Ø42, Ø48
Ø16, Ø20, Ø25, Ø32, Ø42, Ø48

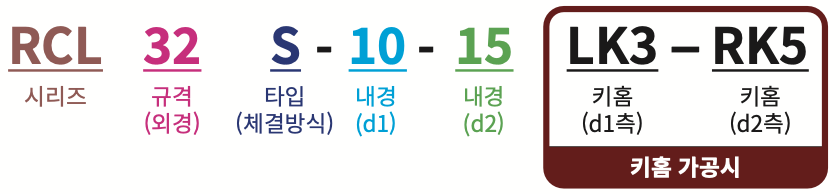

제품 주문방법

  • 시리즈, 외경 및 내경 규격을 지정해 주시면 됩니다.


  • 키 홈 가공(내경)이 필요하신 경우 별도 표기 하여 주문 부탁드립니다.


  • 카플링 선정에 어려움이 있을 시 고객 센터로 연락 부탁드립니다.

표준 내경


※ 표준 내경 외 제품별 최소~최대 내경 범위 내 내경가공이 가능합니다.

표준내경

(d1/d2,  mm)

3
4
5
6
6.35
8
10
12
13
14
15
16
18
19
20
22
24
25
26
28
30
RC 16 S
●
●
●
●
●
●















RC 20 S

●
●
●
●
●
●














RC 25 S


●
●
●
●
●
●
●












RC 32 S



●
●
●
●
●
●
●
●
●









RC 42 S





●
●
●
●
●
●
●
●
●
●
●
●
●



RC 48 S






●
●
●
●
●
●
●
●
●
●
●
●
●
●
●

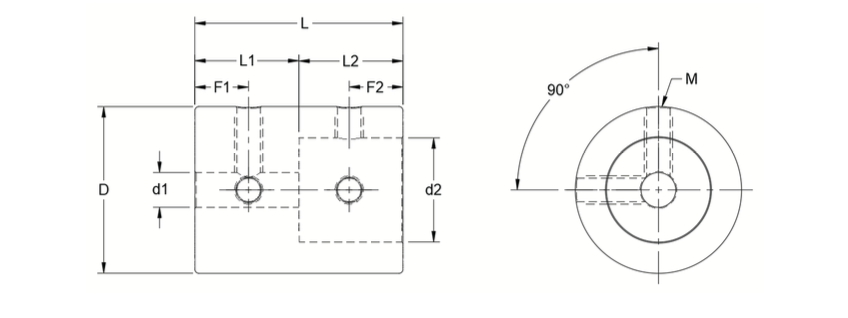

도면

수치

제품명
외경 D
길이 L
내경 범위(d1/d2)
축 깊이
체결 위치
볼트 M
파일 다운로드
최소 내경
최대 내경
L1
L2
F1
F2
DWG
3D(STEP)
Product Name
External Diameter
Length

Min. Bore Diameter

Max. Bore Diameter

Shaft Insert Length

Shaft Insert Length

Bolt Fastening Position

Bolt Fastening Position

Bolt Size

-
-

RCL16 S

Ø16

20
3
8
10
10
5
5
M3

RCL 20 S

Ø20

24
4
10
12
12
5.5
5.5
M4

RCL 25 S

Ø25

36
5
13
18
18
7.5
7.5
M4

RCL 32 S

Ø32

40
6
16
20
20
9
9
M5

RCL 42 S

Ø42

52
8
25
26
26
12
12
M6

RCL 48 S

Ø48

60
10
30
30
30
15.5
15.5
M8

성능

제품명
상용 토크(Nm)
최대 토크(Nm)

최대 회전 수(min-1)

관성 모멘트(kg*m²)

질량(g)

Product Name
Rated Torque(Nm)

Max Torque(Nm)

Max. Rotational Frequency(min-1)

Moment of Inertia(kg*m²)

Mass(g)

RCL 16 S

0.8
1.2
25,000
3.40x10-7
12

RCL 20 S

1.5

2.5
23,250

9.92x10-7

18

RCL 25 S

2

4

18,500

3.69x10-6

38

RCL 32 S

4.5

9

11,900

1.10x10-6
70

RCL 42 S

8.5

20

9,500

4.11x10-5
160

RCL 48 S

20

40

7,500

7.92x10-5
240
