리지드 카플링

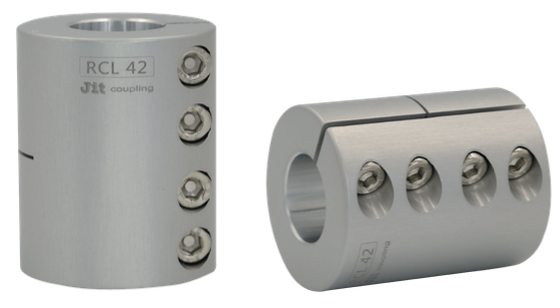

리지드 카플링 장신형 - 클램프 일반형 타입



RCL 카플링은 편심 편각 엔드플레이를 허용치 않습니다. RCL TYPE은 외경대비 강한 토크를 전달하기 위하여 축당 2개의 볼트로 클램핑하여 축 체결력을 높인 형태입니다.

품번
RC
RCL

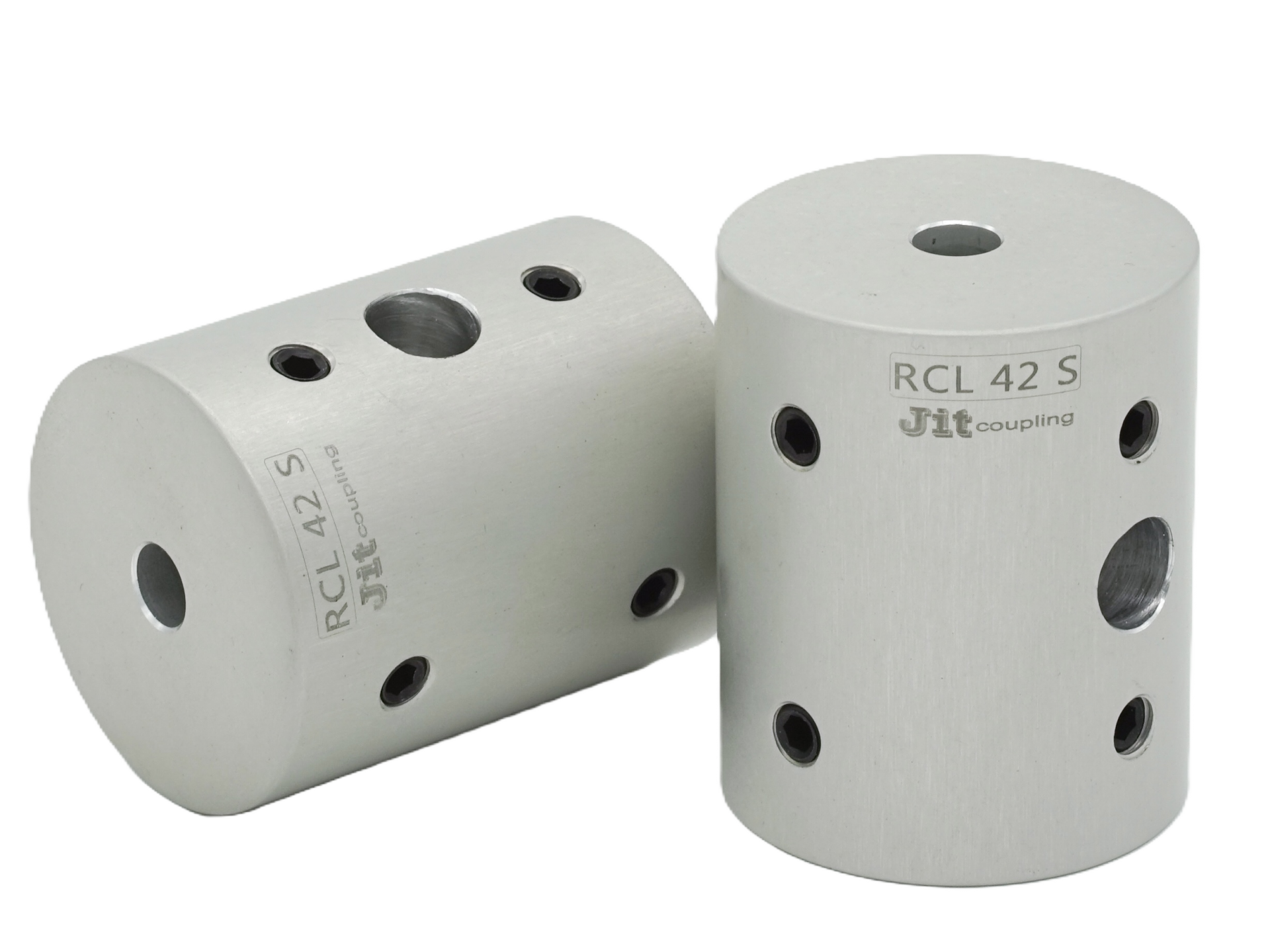

RCL-S
제품 형상
특징
백래쉬 완전 제로(0), 완전 일체형 카플링, 한 방향 볼트 클램프, 표준화된 내경
규격
표준형
장신형
장신형
재질
Aluminum Alloy(AL7075-T6)
축 결합방법
Clamp
Set Screw
외경
Ø20, Ø25, Ø32, Ø42, Ø48
Ø16, Ø20, Ø25, Ø32, Ø42, Ø48

제품 주문방법

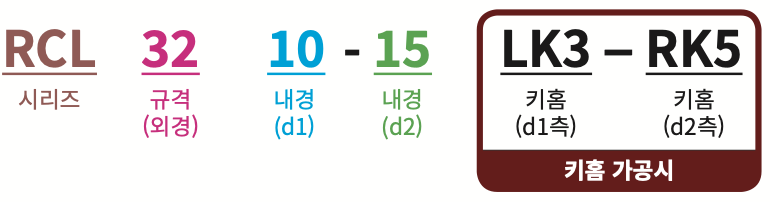

  • 시리즈, 외경 및 내경 규격을 지정해 주시면 됩니다.


  • 키 홈 가공(내경)이 필요하신 경우 별도 표기 하여 주문 부탁드립니다.


  • 카플링 선정에 어려움이 있을 시 고객 센터로 연락 부탁드립니다.

표준 내경


※ 표준 내경 외 제품별 최소~최대 내경 범위 내 내경가공이 가능합니다.

표준내경

(d1/d2,  mm)

3
4
5
6
6.35
8
10
12
13
14
15
16
18
19
20
22
24
25
26
28
RCL 20


●
●
●
●
●













RCL 25



●
●
●
●
●
●











RCL 32





●
●
●
●
●
●
●








RCL 42






●
●
●
●
●
●
●
●
●
●




RCL 48






●
●
●
●
●
●
●
●
●
●
●
●
●
●

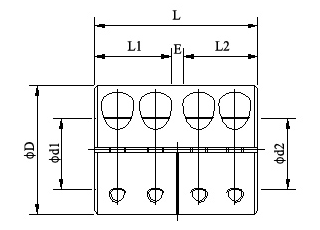

도면

수치

제품명
외경 D
길이 L
내경 범위(d1/d2)
축 깊이
축 간격 E

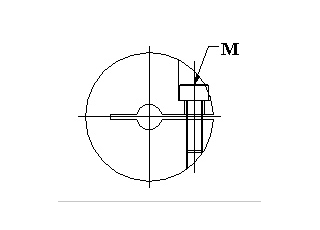

볼트 M
파일 다운로드
최소 내경
최대 내경
L1
L2
DWG
3D(STEP)
Product Name
External Diameter
Length

Min. Bore Diameter

Max. Bore Diameter

Shaft Insert Length

Shaft Insert Length

Shaft Insert Distance

Bolt Size

-
-

RCL 20

Ø20

24
5
10
11
11
2
M2.5

RCL 25

Ø25

36
6
13
17
17
2
M3

RCL 32

Ø32

40
8
16
19
19
2
M4

RCL 42

Ø42

52
10
22
25
25
2
M5

RCL 48

Ø48

60
10
28
29
29
2
M6

성능

제품명
상용 토크(Nm)
최대 토크(Nm)

최대 회전 수(min-1)

관성 모멘트(kg*m²)

질량(g)

Product Name
Rated Torque(Nm)

Max Torque(Nm)

Max. Rotational Frequency(min-1)

Moment of Inertia(kg*m²)

Mass(g)

RCL 20

1

2
19,250

9.2x10-7

18

RCL 25

2

4

15,500

3.2x10-6

38

RCL 32

4

8

11,900

7.6x10-6
70

RCL 42

8.5

17

9,500

2.1x10-5
160

RCL 48

20

40

7,500

4.3x10-5
240
