JIT COUPLING


PRODUCT

리지드 카플링

리지드 카플링 - 클램프 일반형 타입



Rigid Coupling은 완전 통형 카플링입니다. 외경과 길이가 같은 치수로 제작되어 짧은 길이임에도 강한 토크를 전달할 수 있습니다. 축의 편심, 편각, 엔드플레이를 허용하지 않습니다. 최대한 축 정렬을 정확히 하고 사용하시기 바랍니다.

품번
RC
RCL
RCL-S

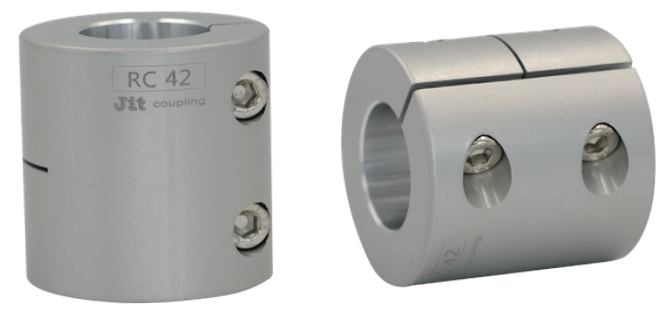

제품 형상
특징
백래쉬 완전 제로(0), 완전 일체형 카플링, 한 방향 볼트 클램프, 표준화된 내경
규격
표준형
장신형
장신형
재질
Aluminum Alloy(AL7075-T6)
축 결합방법
Clamp
Set Screw
외경
Ø20, Ø25, Ø32, Ø42, Ø48
Ø16, Ø20, Ø25, Ø32, Ø42, Ø48

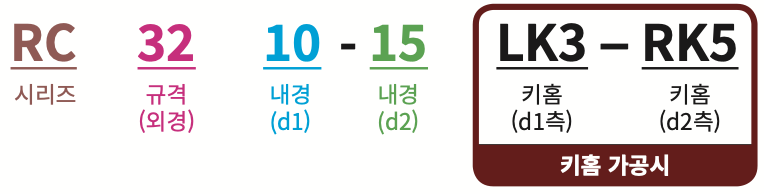

제품 주문방법

  • 시리즈, 외경 및 내경 규격을 지정해 주시면 됩니다.


  • 키 홈 가공(내경)이 필요하신 경우 별도 표기 하여 주문 부탁드립니다.


  • 카플링 선정에 어려움이 있을 시 고객 센터로 연락 부탁드립니다.

표준 내경


※ 표준 내경 외 제품별 최소~최대 내경 범위 내 내경가공이 가능합니다.

표준내경

(d1/d2,  mm)

3
4
5
6
6.35
8
10
12
13
14
15
16
18
19
20
22
24
25
26
28
RC 20


●
●
●
●
●













RC 25



●
●
●
●
●
●











RC 32





●
●
●
●
●
●
●








RC 42






●
●
●
●
●
●
●
●
●
●




RC 48






●
●
●
●
●
●
●
●
●
●
●
●
●
●

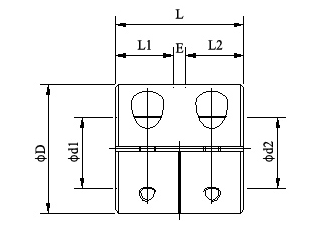

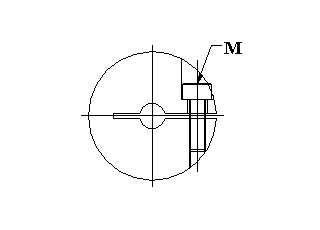

도면

수치

제품명
외경 D
길이 L
내경 범위(d1/d2)
축 깊이
축 간격 E
볼트 M
파일 다운로드
최소 내경
최대 내경
L1
L2
DWG
3D(STEP)
Product Name
External Diameter
Length

Min. Bore Diameter

Max. Bore Diameter

Shaft Insert Length

Shaft Insert Length

Shaft Insert Distance

Bolt Size

-
-

RC 20

Ø20

20
5
10
9
9
2
M2.5

RC 25

Ø25

25
6
13
11.5
11.5
2
M3

RC 32

Ø32

32
8
16
15
15
2
M4

RC 42

Ø42

42
10
22
20
20
2
M5

RC 48

Ø48

48
10
28
23
23
2
M6

성능

제품명
상용 토크(Nm)
최대 토크(Nm)

최대 회전 수(min-1)

관성 모멘트(kg*m²)

질량(g)

Product Name
Rated Torque(Nm)

Max Torque(Nm)

Max. Rotational Frequency(min-1)

Moment of Inertia(kg*m²)

Mass(g)

RC 20

1

2
23,250

8.7x10-7

15

RC 25

2

4

18,500

2.7x10-6

29

RC 32

4

8

11,900

7.1x10-6
61

RC 42

8.5

17

9,500

1.5x10-5
130

RC 48

20

40

7,500

3.87x10-5
190
