OCP-CS 타입

제품명	상용 토크(Nm)	최대 토크(Nm)	최대 회전 수(min^-1)	*관성 모멘트(kgm²)**	비틀림 강성 (Nm/rad)	허용 편심(mm)	허용 편각(°)	허용 엔드플레이 (mm)	질량(g)
Product Name	Rated Torque(Nm)	Max Torque(Nm)	Max. Rotational Frequency(min^-1)	Moment of Inertia(kg*m²)	Static Torsional Stiffness(Nm/rad)	Max. Lateral Misalignment(mm)	Max. Angular Misalignment(°)	Max. Axial Misalignment(mm)	Mass(g)
OCP 20 CS	1.9	3.8	10,500	1.03x10^-6	120	1.2	2	0.08	21.2
OCP 25 CS	2.9	5.9	9,250	3.24x10^-6	200	1.6	2	0.1	42.4
OCP 32 CS	8.5	17	8,500	1.03x10^-5	600	2.0	2	0.1	82.5
OCP 42 CS	18	36	8,000	3.87x10^-5	1,200	2.8	2	0.1	179

품번	OCP-C	OCP-S	OCP-CS

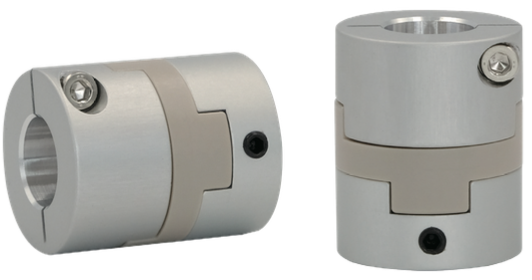

제품 형상
특징	높은 토크, 진동 흡수력 우수, 정밀 가공 완성, 고정도 PEEK 스페이서 삽입, 전기적 성질 우수, 배출가스 작음
규격	표준형/장형	표준형	표준형
재질	Aluminum (AL7075-T6) / Spacer (PEEK)

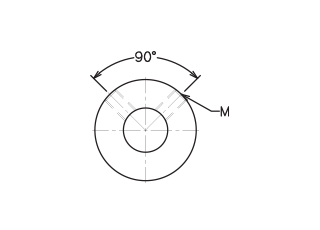

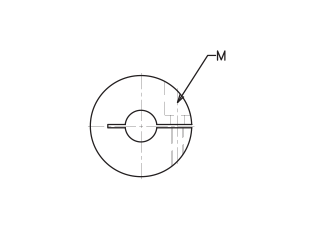

축 결합방법	Clamping	Set Screw	Clamping, Set Screw
외경	Ø16, Ø20, Ø25, Ø32, Ø42
