JIT COUPLING


PRODUCT

PEEK 올덤 카플링

PEEK 올덤 카플링 - 클램핑 스크류 타입



OCP Series는 원통형 알루미늄 소재 끝단에 홈을 가공하고 윤활성이 우수한 PEEK 스페이서를 삽입하여 비교적 축 비정렬(편심) 범위가 큰 곳에 적합게 설계된 카플링입니다. PEEK 재질은 뛰어난 내화학성, 매우 낮은 수분 흡수율, 우수한 내마모성을 지니고 있으며, 고온 환경 노출에도 영향을 받지 않습니다. PEEK는 일반적으로 열과 화학약품에 접촉하는 환경에 적합합니다.

품번
OCP-C
OCP-S
OCP-CS

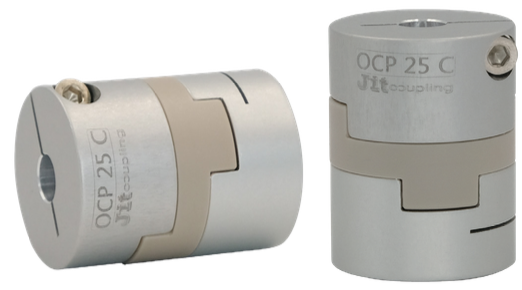

제품 형상
특징
높은 토크, 진동 흡수력 우수, 정밀 가공 완성, 고정도 PEEK 스페이서 삽입, 전기적 성질 우수, 배출가스 작음
규격
표준형/장형
표준형
표준형
재질
Aluminum (AL7075-T6) / Spacer (PEEK)
축 결합방법
Clamping
Set Screw
Clamping, Set Screw
외경
Ø20, Ø25, Ø32, Ø42, Ø54

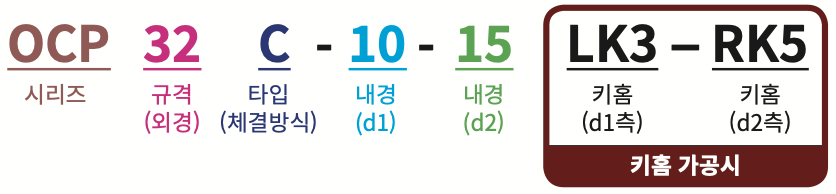

제품 주문방법

  • 시리즈, 외경 및 내경 규격을 지정해 주시면 됩니다.


  • 키 홈 가공(내경)이 필요하신 경우 별도 표기 하여 주문 부탁드립니다.


  • 카플링 선정에 어려움이 있을 시 고객 센터로 연락 부탁드립니다.

표준 내경


※ 표준 내경 외 제품별 최소~최대 내경 범위 내 내경가공이 가능합니다.

표준내경

(d1/d2,  mm)

3
4
5
6
6.35
8
10
12
13
14
15
16
18
19
20
22
24
26
28
OCP 20 C

●
●
●
●
●
●












OCP 25 C


●
●
●
●
●
●











OCP 32 C



●
●
●
●
●
●
●
●
●







OCP 32 CL



●
●
●
●
●
●
●
●
●







OCP 42 C





●
●
●
●
●
●
●
●
●
●
●



OCP 54 C






●
●
●
●
●
●
●
●
●
●
●
●
●

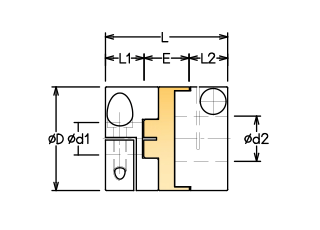

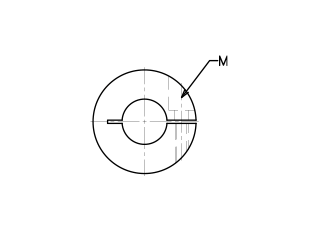

도면

수치

제품명
외경 D
길이 L
내경 범위(d1/d2)
축 깊이
축 간격 E
볼트 M
파일 다운로드
최소 내경
최대 내경
L1
L2
DWG
3D(STEP)
Product Name
External Diameter
Length

Min. Bore Diameter

Max. Bore Diameter

Shaft Insert Length

Shaft Insert Length

Shaft Insert Distance

Bolt Size

-
-
OCP 20 C

Ø20

25
4
10
8
8
9
M2.5
OCP 25 C

Ø25

32
5
13
9.5
9.5
13
M3
OCP 32 C

Ø32

38
6
16
11.5
11.5
15
M4
OCP 32 CL

Ø32

45
6
16
15
15
15
M4
OCP 42 C

Ø42

48
8
22
15
15
18
M5
OCP 54 C

Ø54

58
10
30
17
17
24
M6
준비중
준비중

성능

제품명
상용 토크(Nm)
최대 토크(Nm)

최대 회전 수(min-1)

관성 모멘트(kg*m²)

비틀림 강성
(Nm/rad)

허용 편심(mm)

허용 편각(°)

허용 엔드플레이

(mm)

질량(g)

Product Name
Rated

Torque(Nm)

Max

Torque(Nm)

Max. Rotational

Frequency(min-1)

Moment of

Inertia(kg*m²)

Static Torsional

Stiffness(Nm/rad)

Max. Lateral

Misalignment(mm)

Max. Angular

Misalignment(°)

Max. Axial

Misalignment(mm)

Mass(g)

OCP 20 C
1.9
3.8
10,500
1.03x10-6
120
1.2
2
0.08
21.2
OCP 25 C
2.9
5.9
9,250

3.24x10-6

200
1.6
2
0.1
42.4
OCP 32 C
8.5
17
8,500

1.03x10-5

600
2.0
2
0.1
82.5
OCP 32 CL
8.5
17
8,500
1.03x10-5
600
2.0
2
0.1
106
OCP 42 C
18
36
8,000
3.87x10-5
1,200
2.8
2
0.1
179
OCP 54 C
32
64
6,850
1.42x10-4
6,850
3.5
2
0.2
220
