올덤 카플링

올덤 카플링 -

클램핑 스크류 타입 & 세트 스크류 혼합 타입



OC-CS Type은 장착의 편리성을 위하여 한 쪽은 클램핑 스크류, 다른 한 쪽은 세트 스크류를 이용하여 장착할 수 있습니다. 허브는 고강성 알루미늄(AL7075-6T)을 적용하였고 스페이서는 폴리아세탈을 사용하였습니다. 표면은 아노다이징 처리를 하여 내식성이 우수합니다.

품번
OC-C
OC-S
OC-CS

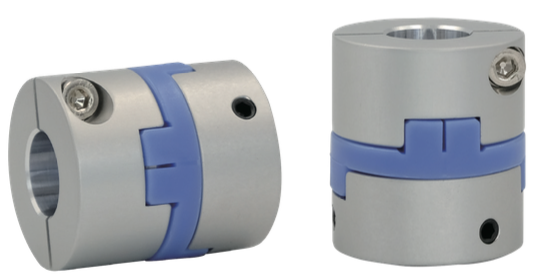

제품 형상
특징
높은 허용 오차, 큰 편심 편각을 허용, 높은 토크, 전기 절연성 우수, 오정렬 축하중이 매우 작음
규격
표준형/장형
표준형
표준형
재질
Aluminum (AL7075-T6) / Spacer (Poly Acetal)
축 결합방법
Clamping
Set Screw
Clamping, Set Screw
외경
Ø16, Ø20, Ø25, Ø32, Ø42, Ø54

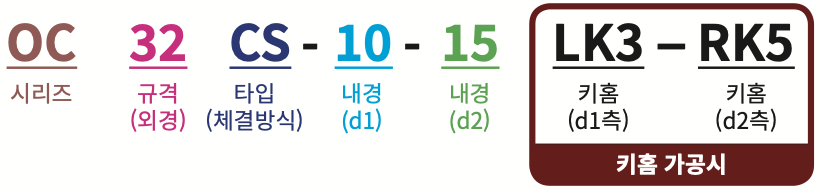

제품 주문방법

  • 시리즈, 외경 및 내경 규격을 지정해 주시면 됩니다.


  • 키 홈 가공(내경)이 필요하신 경우 별도 표기 하여 주문 부탁드립니다.


  • 카플링 선정에 어려움이 있을 시 고객 센터로 연락 부탁드립니다.

표준 내경


※ 표준 내경 외 제품별 최소~최대 내경 범위 내 내경가공이 가능합니다.

표준내경

(d1/d2,  mm)

3
4
5
6
6.35
8
10
12
13
14
15
16
18
19
20
22
OC 16 CS
●
●
●
●
●
●










OC 20 CS

●
●
●
●
●
●









OC 25 CS


●
●
●
●
●
●
●







OC 32 CS



●
●
●
●
●
●
●
●
●




OC 42 CS





●
●
●
●
●
●
●
●
●
●
●

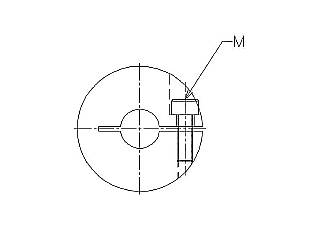

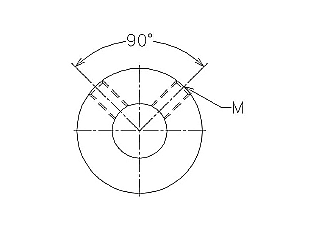

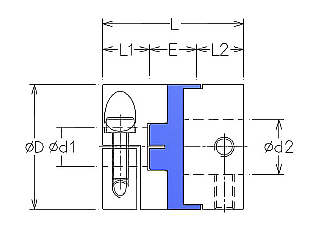

도면

수치

제품명
외경 D
길이 L
내경 범위(d1/d2)
축 깊이
축 간격 E
볼트 M
파일 다운로드
최소 내경
최대 내경
L1
L2
DWG
3D(STEP)
Product Name
External Diameter
Length

Min. Bore Diameter

Max. Bore Diameter

Shaft Insert Length

Shaft Insert Length

Shaft Insert Distance

Bolt Size

-
-
OC 16 CS

Ø16

21
3
8
7
6
8
M2.5/M3
OC 20 CS

Ø20

23.5
4
10
8
6.5
9
M2.5/M4
OC 25 CS

Ø25

30
5
13
9.5
7.5
13
M3/M4
OC 32 CS

Ø32

36
6
16
11.5
9.5
15
M4/M5
OC 42 CS

Ø42

45
8
22
15
12
18
M5/M6

성능

제품명
상용 토크(Nm)
최대 토크(Nm)

최대 회전 수(min-1)

관성 모멘트(kg*m²)

비틀림 강성
(Nm/rad)

허용 편심(mm)

허용 편각(°)

허용 엔드플레이

(mm)

질량(g)

Product Name
Rated

Torque(Nm)

Max

Torque(Nm)

Max. Rotational

Frequency(min-1)

Moment of

Inertia(kg*m²)

Static Torsional

Stiffness(Nm/rad)

Max. Lateral

Misalignment(mm)

Max. Angular

Misalignment(°)

Max. Axial

Misalignment(mm)

Mass(g)

OC 16 CS
1.2
2.4
12,500
3.57x10-7
65
1
2
0.05
11.4
OC 20 CS
1.8
3.6
10,500
9.76x10-7
120
1.5
2
0.0.8
19.9
OC 25 CS
2.8
5.6
9,250

3.04x10-6

200
2
2
0.1
39.7
OC 32 CS
8
16
8,500

9.80x10-6

620
2.5
2
0.1
78.1
OC 42 CS
17
34
8,000
3.63x10-5
1,200
3
2
0.1
168.2
