올덤 카플링

올덤 카플링 - 클램핑 스크류 타입



OC Series는 스페이서의 내측을 관통하여 축간섭이 없습니다. 스페이서에 발생하는 압력을 해소할 수 있도록 설계하여 카플링의 파손 빈도를 줄이도록 설계하였습니다. OC Series의 스페이서는 완전한 절연체이므로 전기적 노이즈를 차단합니다.

품번
OC-C
OC-S
OC-CS

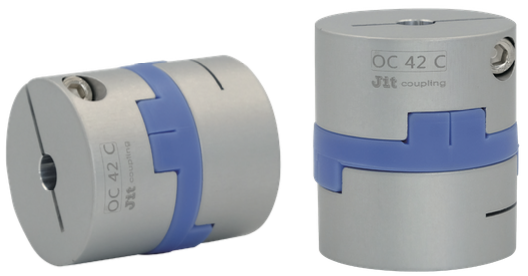

제품 형상
특징
높은 허용 오차, 큰 편심 편각을 허용, 높은 토크, 전기 절연성 우수, 오정렬 축하중이 매우 작음
규격
표준형/장형
표준형
표준형
재질
Aluminum (AL7075-T6) / Spacer (Poly Acetal)
축 결합방법
Clamping
Set Screw
Clamping, Set Screw
외경
Ø16, Ø20, Ø25, Ø32, Ø42, Ø54

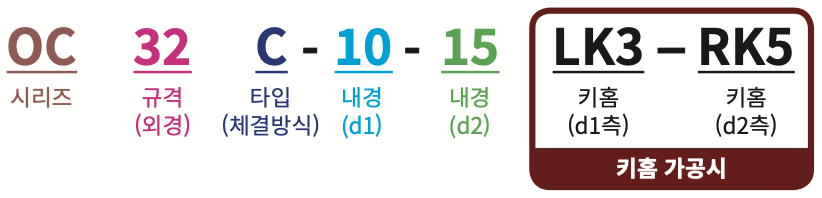

제품 주문방법

  • 시리즈, 외경 및 내경 규격을 지정해 주시면 됩니다.


  • 키 홈 가공(내경)이 필요하신 경우 별도 표기 하여 주문 부탁드립니다.


  • 카플링 선정에 어려움이 있을 시 고객 센터로 연락 부탁드립니다.

표준 내경


※ 표준 내경 외 제품별 최소~최대 내경 범위 내 내경가공이 가능합니다.

표준내경

(d1/d2,  mm)

3
4
5
6
6.35
8
10
12
13
14
15
16
18
19
20
22
24
26
28
OC 16 C
●
●
●
●
●
●













OC 20 C

●
●
●
●
●
●












OC 25 C


●
●
●
●
●
●
●










OC 32 C



●
●
●
●
●
●
●
●
●







OC 32 CL



●
●
●
●
●
●
●
●
●







OC 42 C





●
●
●
●
●
●
●
●
●
●
●



OC 54 C






●
●
●
●
●
●
●
●
●
●
●
●
●

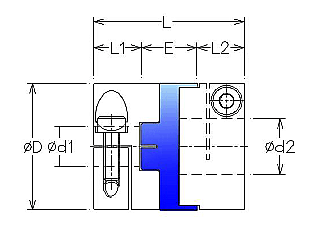

도면

수치

제품명
외경 D
길이 L
내경 범위(d1/d2)
축 깊이
축 간격 E

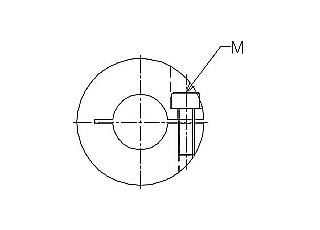

볼트 M
파일 다운로드
최소 내경
최대 내경
L1
L2
DWG
3D(STEP)
Product Name
External Diameter
Length

Min. Bore Diameter

Max. Bore Diameter

Shaft Insert Length

Shaft Insert Length

Shaft Insert Distance

Bolt Size

-
-
OC 16 C

Ø16

22
3
8
7
7
8
M2.5
OC 20 C

Ø20

25
4
10
8
8
9
M2.5
OC 25 C

Ø25

32
5
13
9.5
9.5
13
M3
OC 32 C

Ø32

38
6
16
11.5
11.5
15
M4
OC 32 CL

Ø32

45
6
16
15
15
15
M4
OC 42 C

Ø42

48
8
22
15
15
18
M5
OC 54 C

Ø54

58
10
30
17
17
24
M6

성능

제품명
상용 토크(Nm)
최대 토크(Nm)

최대 회전 수(min-1)

관성 모멘트(kg*m²)

비틀림 강성
(Nm/rad)

허용 편심(mm)

허용 편각(°)

허용 엔드플레이

(mm)

질량(g)

Product Name
Rated

Torque(Nm)

Max

Torque(Nm)

Max. Rotational

Frequency(min-1)

Moment of

Inertia(kg*m²)

Static Torsional

Stiffness(Nm/rad)

Max. Lateral

Misalignment(mm)

Max. Angular

Misalignment(°)

Max. Axial

Misalignment(mm)

Mass(g)

OC 16 C
1.2
2.4
12,500
3.74x10-7
65
1
2
0.05
11.9
OC 20 C
1.8
3.6
10,500
1.03x10-6
120
1.5
2
0.0.8
21.2
OC 25 C
2.8
5.6
9,250

3.24x10-6

200
2
2
0.1
42.4
OC 32 C
8
16
8,500

1.03x10-5

620
2.5
2
0.1
82.5
OC 42 C
17
34
8,000
3.87x10-5
1,200
3
2
0.1
179
OC 54 C
30
60
6,850
1.42x10-4
1,700
3.5
2
0.2
220
