JIT COUPLING


PRODUCT

죠 타입 커넥팅 샤프트

죠 타입 커넥팅 샤프트 -

클램핑 스크류 타입



JCL Series는 축간 거리가 먼 경우 동력전달 효율이 매우 좋습니다. JCL-C Type의 경우 클램핑 스크류 방식을 통해 체결하기에 보다 강력한 체결이 가능합니다. 죠 카플링의 뛰어난 토크 전달력을 그대로 지니고 있습니다. 커넥팅 샤프트를 사용할 시, [카플링-샤프트-카플링]으로 결합하는 방식보다 효율적이고 정밀한 장거리 동력 전달이 가능합니다. 맞춤형 길이 주문제작을 통해 설계 환경에 딱 맞게 사용이 가능합니다.

품번
JCL-C
JCL-CW

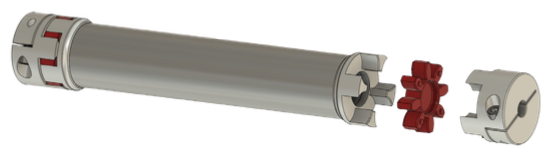

제품 형상
특징
축간 거리가 먼 경우 동력 전달을 위하여 두개의 카플링 사이에 알루미늄 튜브를 장착한 카플링
카플링의 길이를 3000mm 범위 내에서 자유롭게 선정 하실 수 있습니다.
중앙부를 연결하는 중공 파이프는 상대적으로 강성이 높고 밀도가 작아 동력 손실이 작습니다.
커넥팅 샤프트의 경우 조립 및 유지 보수의 편의성 때문에 분리형 크램프 방식을 선호 합니다.
Poly-Urethane 소재 Spacer 를 채용한 죠 커플링의 최대 장점인 토크 전달력이 뛰어납니다.
H9급의 고정도 튜브를 사용하여 정밀한 동심도 , 직진도 실현
알루미늄 합금 재질 사용을 통해 관성 모멘트를 최소화
설치가 간단하고 진동/충격 흡수 효과적 입니다.
적정 사용 온도 범위는 -20˚~50˚ 입니다.
주용도는 power base / gear box / servo box / cam base 등에 사용됩니다.
길이
100~3,000mm 자유 지정
재질
HUB-Aluminum (AL7075-T6) / PiPE-Aluminum(6061-0) / Spacer (Poly-Urethane)
축 결합방법
일반형
분리형
외경
ø32 , ø42 , ø54 , ø65 , ø80

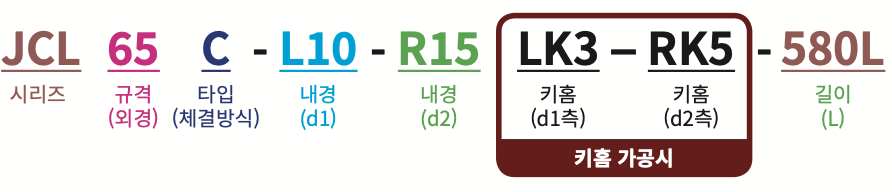

제품 주문방법

  • 시리즈, 외경 및 내경 규격을 지정해 주시면 됩니다.


  • 키 홈 가공(내경)이 필요하신 경우 별도 표기 하여 주문 부탁드립니다.


  • 카플링 선정에 어려움이 있을 시 고객 센터로 연락 부탁드립니다.

표준 내경


※ 표준 내경 외 제품별 최소~최대 내경 범위 내 내경가공이 가능합니다.

표준내경

(d1/d2,  mm)

6
8
10
12
14
15
16
18
19
20
22
24
25
28
30
32
35
40
45
JCL 32 C
●
●
●
●
●
●
●












JCL 42 C

●
●
●
●
●
●
●
●
●
●








JCL 54 C


●
●
●
●
●
●
●
●
●
●
●
●
●




JCL 65 C




●
●
●
●
●
●
●
●
●
●
●
●
●


JCL 80 C




●
●
●
●
●
●
●
●
●
●
●
●
●
●
●

도면

수치

SERIES
외경
길이
내경 범위
볼트 M
파일 다운로드
D
D1

L

L1

L2

L3

L4

d1/d2

Bolt Size

DWG
3D(step)
JCL 32 C

Ø32

Ø31

100-3000

11
16
27
32

6~16

M4
JCL 42 C

Ø42

Ø38

150-3000

15
21
33
40

8~22

M5
JCL 54 C

Ø54

Ø47

180-3000

20
30
46
55

10~30

M6
JCL 65 C

Ø65

Ø58

200-3000

20
28
46
58

14~35

M8
JCL 80 C

Ø80

Ø72

300-3000

33
46
67
84

14~45

M10

성능

SERIES
상용 토크
(Nm)
최대 토크
(Nm)

최고 회전 수(RPM)

비틀림 강성 (Nm/rad)

허용 편심

(mm)

허용 편각

(°)

허용 엔드플레이(mm)

800 이하

1000 이상

카플링

파이프
JCL 32 C
30
35
1,500
800
800
1,400
6
3
1
JCL 42 C
40
45
1,500
800
2,300
3,600
6
3
1
JCL 54 C
120
150
1,500

800

7,600
12,000
5
2.5
1.2
JCL 65 C
260
300
1,500

800

9,200
18,600
4
2
1.4
JCL 80 C
620
750
1,500
800
18,000
36,000
3
2
1.5
