JIT COUPLING


PRODUCT

죠 카플링

죠 카플링 - 클램핑 스크류 타입

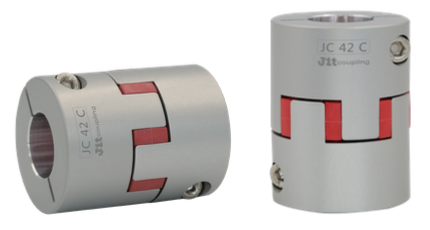

JC Series는 원통형 알루미늄 소재에 2개에서 4개의 돌기를 만들고 돌기와 돌기 사이에 고탄성 폴리우레탄(SH98A) 스페이서를 삽입한 구조입니다. 급격한 회전 부하나 정역이 빈번한 곳에 사용하기에 적합합니다. 분해 조립이 매우 용이한 구조로 되어 있으며, 스페이서가 절연체이므로 전기적 노이즈 차단 효과를 볼 수 있습니다.

품번
JC-C
JC-S
JC-CS
제품 형상
특징
높은 토크, 진동 흡수력 우수, 정밀 가공 완성, 고정도 슬리브 삽입
클램핑 축 체결 방식
셋트 스크류 축 체결 방식
클램핑/셋트 스크류 혼합형
규격
표준형
재질
Aluminum (AL7075-T6) / Spacer (Poly Urethane)
축 결합방법
Clamping
Set Screw
Clamping, Set Screw
외경
Ø16, Ø20, Ø25, Ø32, Ø42, Ø48, Ø54, Ø65, Ø80, Ø104
Ø16, Ø20, Ø25, Ø32, Ø42, Ø48, Ø54, Ø65
Ø16, Ø20, Ø25, Ø32, Ø42, Ø48, Ø54, Ø65

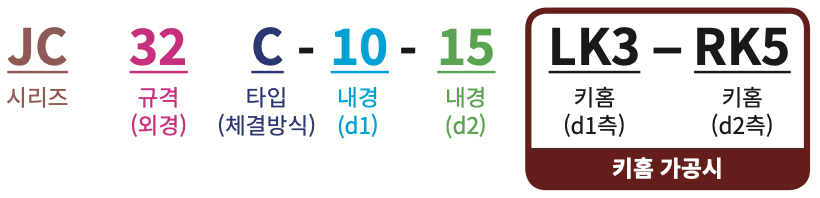

제품 주문방법

  • 시리즈, 외경 및 내경 규격을 지정해 주시면 됩니다.


  • 키 홈 가공(내경)이 필요하신 경우 별도 표기 하여 주문 부탁드립니다.


  • 카플링 선정에 어려움이 있을 시 고객 센터로 연락 부탁드립니다.

표준 내경


※ 표준 내경 외 제품별 최소~최대 내경 범위 내 내경가공이 가능합니다.

표준내경

(d1/d2,  mm)

3
4
5
6
6.35
8
10
12
14
15
16
18
19
20
22
24
25
26
28
30
32
35
40
45
50
60
JC 16 C
●
●
●
●
●
●




















JC 20 C

●
●
●
●
●
●



















JC 25 C


●
●
●
●
●
●


















JC 32 C



●
●
●
●
●
●
●
●















JC 42 C





●
●
●
●
●
●
●
●
●
●











JC 48 C






●
●
●
●
●
●
●
●
●
●
●









JC 54 C







●
●
●
●
●
●
●
●
●
●
●
●
●






JC 65 C








●
●
●
●
●
●
●
●
●
●
●
●
●
●




JC 80 C








●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●


JC 100 C













●
●
●
●
●
●
●
●
●
●
●
●
●

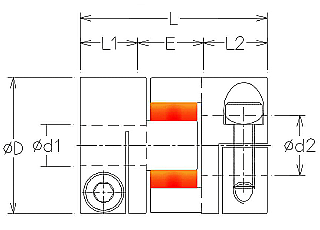

도면

수치

제품명
외경 D
길이 L
내경 범위(d1/d2)
축 깊이
축 간격 E

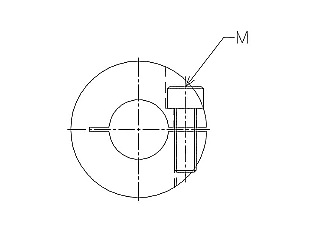

볼트 M
파일 다운로드
최소 내경
최대 내경
L1
L2
DWG
3D(STEP)
Product Name
External Diameter
Length

Min. Bore Diameter

Max. Bore Diameter

Shaft Insert Length

Shaft Insert Length

Shaft Insert Distance

Bolt Size

-
-
JC 16 C

Ø16

23.6
3
8
8
8
7.6
M2.5
JC 20 C

Ø20

30
4
10
10
10
10
M3
JC 25 C

Ø25

35
5
13
12
12
11
M3
JC 32 C

Ø32

44
6
16
16
16
12
M4
JC 42 C

Ø42

55
8
22
21
21
13
M5
JC 48 C

Ø48

66
10
25
25
25
16
M6
JC 54 C

Ø54

78
12
30
30
30
18
M6
JC 65 C

Ø65

90
14
35
35
35
20
M8
JC 80 C

Ø80

114
14
45
46
46
22
M10
JC 100 C

Ø104

140
20
60
56
56
28
M12

성능

제품명
상용 토크(Nm)
최대 토크(Nm)

최대 회전 수(min-1)

관성 모멘트(kg*m²)

비틀림 강성
(Nm/rad)

허용 편심(mm)

허용 편각(°)

허용 엔드플레이

(mm)

질량(g)

Product Name
Rated

Torque(Nm)

Max

Torque(Nm)

Max. Rotational

Frequency(min-1)

Moment of

Inertia(kg*m²)

Static Torsional

Stiffness(Nm/rad)

Max. Lateral

Misalignment(mm)

Max. Angular

Misalignment(°)

Max. Axial

Misalignment(mm)

Mass(g)

JC 16 C
4
5.2
14,000
4.01x10-7
15
0.1
1
0.1
12.8
JC 20 C
8.6
12
13,500
1.24x10-6
28
0.13
1
0.1
25.4
JC 25 C
18.2
23.6
12,500

3.54x10-6

43
0.15
1
0.15
46.3
JC 32 C
26.4
33
11,500

1.19x10-5

72
0.2
1
0.2
85.5
JC 42 C
36.8
44.2
9,000
4.44x10-5
600
0.2
1
0.2
205.6
JC 48 C
66
82
7,700
1.12x10-4
1,000
0.2
1
0.2
280
JC 54 C
120
154
6,900
1.65x10-4
1,400
0.2
1
0.2
320
JC 65 C
300
348
5,750
4.1x10-4
2,900
0.2
1
0.5
565
JC 80 C

640

765

4,750

8.7x10-4

6,500
0.2
1
0.5
870
JC 100 C

1,050

1,200

4,000

4.7x10-3
22,000
0.3
1
0.5
2,200
