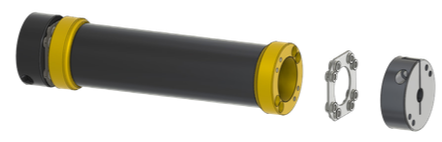

고성능 디스크 타입 커넥팅 샤프트

고성능 디스크 타입 커넥팅 샤프트 -

클램핑 스크류 방식



HDCL Series는 축간 거리가 먼 경우 동력전달 효율이 매우 좋습니다. HDCL-C Type의 경우 클램핑 스크류 방식을 통해 체결하기에 보다 강력한 체결이 가능합니다. HDC 시리즈의 뛰어난 토크 전달력을 그대로 지니고 있습니다. 커넥팅 샤프트를 사용할 시, [카플링-샤프트-카플링]으로 결합하는 방식보다 효율적이고 정밀한 장거리 동력 전달이 가능합니다. 맞춤형 길이 주문제작을 통해 설계 환경에 딱 맞게 사용이 가능합니다.

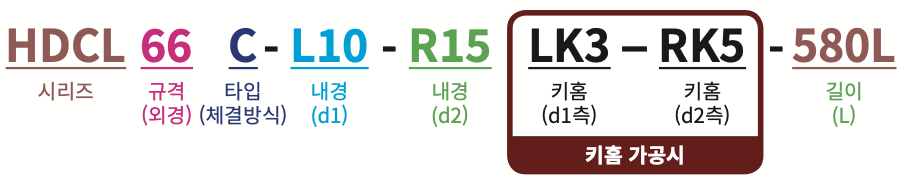

제품 주문방법

  • 시리즈, 외경 및 내경 규격을 지정해 주시면 됩니다.


  • 키 홈 가공(내경)이 필요하신 경우 별도 표기 하여 주문 부탁드립니다.


  • 카플링 선정에 어려움이 있을 시 고객 센터로 연락 부탁드립니다.

표준 내경


※ 표준 내경 외 제품별 최소~최대 내경 범위 내 내경가공이 가능합니다.

표준내경

(d1/d2,  mm)

10
12
14
15
16
17
18
20
22
24
25
26
28
30
32
35
36
38
40
42
44
45
48
50
HDCL 56 C
●
●
●
●
●
●
●
●
●
●
●
●
●











HDCL 66 C

●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●






HDCL 88 C


●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●

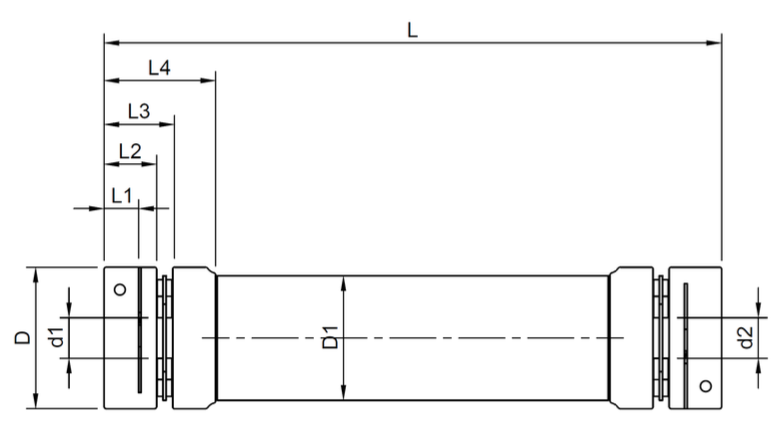

도면

수치

SERIES
외경
길이
내경 범위
볼트 M
파일 다운로드
D
D1

L

L1

L2

L3

L4

d1/d2

Bolt Size

DWG
3D(step)
HDCL 56 C

Ø56

Ø47

180-3000

13.3
19.5
24.7
47

10~28

M6
HDCL 66 C

Ø66

Ø58

200-3000

16.1
24.5
32
52

12~38

M6
HDCL 88 C

Ø88

Ø72

300-3000

19
30
40
56

14~50

M8

성능

SERIES
상용 토크
(Nm)
최대 토크
(Nm)

최고 회전 수(RPM)

비틀림 강성 (Nm/rad)

허용 편심

(mm)

허용 편각

(°)

허용 엔드플레이(mm)

800 이하

1000 이상

카플링

파이프
HDCL 56 C
60
110
1,500
800
18,000
12,000
10
1.5
1.2
HDCL 66 C
110
140
1,500
800
26,000
18,600
10
1.5
1.4
HDCL 88 C
260
280
1,500

800

64,000
36,000
10
1.5
2
