고강도 디스크 카플링

고강도 디스크 카플링 -

클램핑 스크류 싱글 디스크 타입



HDC Series는 금속적층 판스프링 형식으로, 닿아 움직이는 접촉부 마모부위가 없기 때문에 기대수명이 높습니다. 허브 몸체가 고강성 알루미늄으로 관성 모멘트가 작습니다. 백래쉬가 없으며 고강성 카플링입니다. 안전을 위하여 정격 회전 및 정격 용량을 초과하여 사용하지 마십시오.

품번
HDC-A
HDC-SA
HDC-B
HDC-SB
HDC-C
HDC-SC

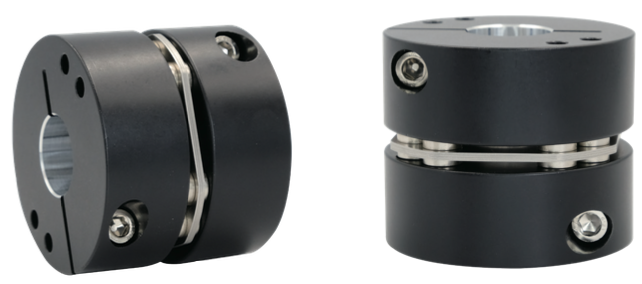

제품 형상
특징
고정밀 위치 제어 우수, 정·역 비틀림 정수 동일, 보수 불필요, 높은 비틀림 강성, 높은 토크
백래시 0
단신 공간 활용 우수
서브 감속기 사용시 적합
공간대비 큰 축경 사용
규격
표준형
단신형
표준형
단신형
표준형
단신형
재질
Aluminum (AL7075-T6 ) / Disc (Stainless Steel)
축 결합방법
Clamping
외경
Ø56, Ø66, Ø88

제품 주문방법

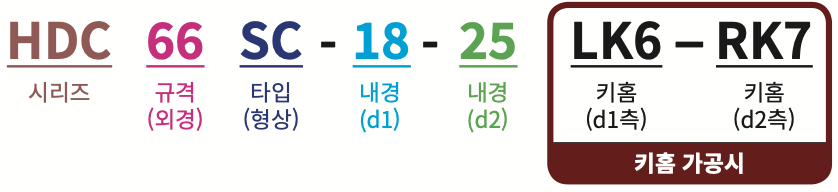

  • 시리즈, 외경 및 내경 규격을 지정해 주시면 됩니다.


  • 키 홈 가공(내경)이 필요하신 경우 별도 표기 하여 주문 부탁드립니다.


  • 카플링 선정에 어려움이 있을 시 고객 센터로 연락 부탁드립니다.

표준 내경


※ 표준 내경 외 제품별 최소~최대 내경 범위 내 내경가공이 가능합니다.

표준내경

(d1/d2,  mm)

10
12
14
15
16
17
18
20
22
24
25
26
28
30
32
35
36
38
40
42
44
45
48
50
HDC 56 SC
●
●
●
●
●
●
●
●
●
●
●
●
●











HDC 66 SC

●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●






HDC 88 SC


●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●

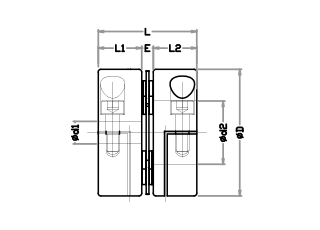

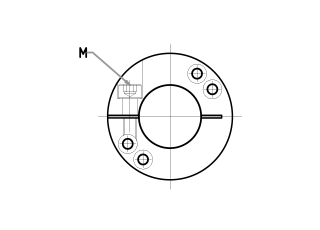

도면

수치

제품명
외경 D
길이 L
내경 범위(d1/d2)
축 깊이
축 간격 E
볼트 M
파일 다운로드
최소 내경
최대 내경
L1
L2
DWG
3D(STEP)
Product Name
External Diameter
Length

Min. Bore Diameter

Max. Bore Diameter

Shaft Insert Length

Shaft Insert Length

Shaft Insert Distance

Bolt Size

-
-

HDC 56 SC

Ø56

44.2
10
28
20
20
4.2
M6

HDC 66 SC

Ø66

56.5
12
38
26
26
4.5
M6

HDC 88 SC

Ø88

69.9
14
50
32.5
32.5
4.9
M8

성능

제품명
상용 토크(Nm)
최대 토크(Nm)

최대 회전 수(min-1)

관성 모멘트(kg*m²)

비틀림 강성
(Nm/rad)

허용 편심(mm)

허용 편각(°)

허용 엔드플레이

(mm)

질량(g)

Product Name
Rated

Torque(Nm)

Max

Torque(Nm)

Max. Rotational

Frequency(min-1)

Moment of

Inertia(kg*m²)

Static Torsional

Stiffness(Nm/rad)

Max. Lateral

Misalignment(mm)

Max. Angular

Misalignment(°)

Max. Axial

Misalignment(mm)

Mass(g)

HDC 56 SC

38
76
7,000

3.96x10-5

2,500
0.03
0.5
0.1
240

HDC 66 SC

66

132

6,500

9.05x10-4
3,350
0.03
0.5
0.1
405

HDC 88 SC

190

380

5,500

3.36x10-4
7,200
0.03
0.5
0.1
795
