고강도 디스크 카플링

고강도 디스크 카플링 -

클램핑 스크류 싱글 디스크 타입



클램핑 스크류 고정방식은 축의 손상이 없으며 쉽게 분해조립을 할 수 있고, 축 파지력이 우수합니다. HDC-SB Type의 조립은 양 축 사이에 카플링을 삽입하고 한 축 Hub의 클램핑 볼트를 조여 고정합니다. 반대 축 방향의 허브를 정렬, 클램핑 볼트를 조여 마무리합니다.

품번
HDC-A
HDC-SA
HDC-B
HDC-SB
HDC-C
HDC-SC

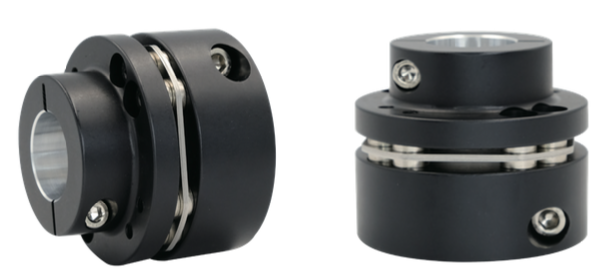

제품 형상
특징
고정밀 위치 제어 우수, 정·역 비틀림 정수 동일, 보수 불필요, 높은 비틀림 강성, 높은 토크
백래시 0
단신 공간 활용 우수
서브 감속기 사용시 적합
공간대비 큰 축경 사용
규격
표준형
단신형
표준형
단신형
표준형
단신형
재질
Aluminum (AL7075-T6 ) / Disc (Stainless Steel)
축 결합방법
Clamping
외경
Ø56, Ø66, Ø88

제품 주문방법

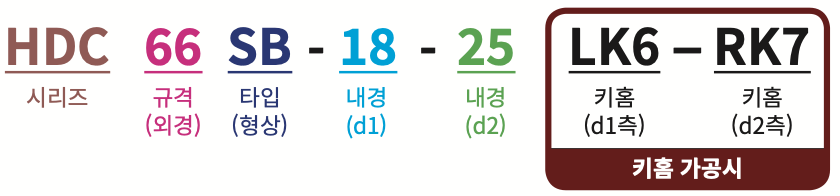

  • 시리즈, 외경 및 내경 규격을 지정해 주시면 됩니다.


  • 키 홈 가공(내경)이 필요하신 경우 별도 표기 하여 주문 부탁드립니다.


  • 카플링 선정에 어려움이 있을 시 고객 센터로 연락 부탁드립니다.

표준 내경


※ 표준 내경 외 제품별 최소~최대 내경 범위 내 내경가공이 가능합니다.

표준내경

(d1/d2,  mm)

10
12
14
15
16
17
18
20
22
24
25
26
28
30
32
35
36
38
40
42
44
45
48
50
HDC 56 SB
●
●
●
●
●
●
●
●
●
●
●
●
●











HDC 66 SB

●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●






HDC 88 SB


●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●

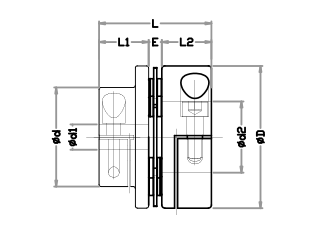

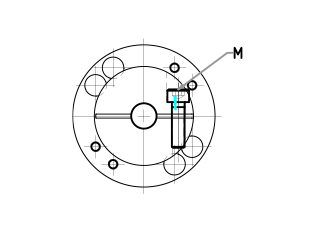

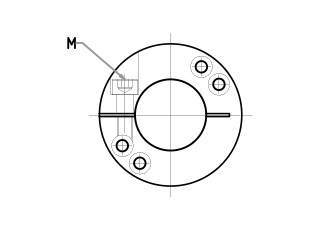

도면

수치

제품명
외경 D
길이 L
내경 범위(d1/d2)
축 깊이
축 간격 E
볼트 M
파일 다운로드
최소 내경
최대 내경
L1
L2
DWG
3D(STEP)
Product Name
External Diameter
Length

Min. Bore Diameter

Max. Bore Diameter

Shaft Insert Length

Shaft Insert Length

Shaft Insert Distance

Bolt Size

-
-

HDC 56 SB

Ø56/Ø39

44.2
10
28
20
20
4.2
M5/M6

HDC 66 SB

Ø66/Ø46

56.5
12
38
26
26
4.5
M6/M6

HDC 88 SB

Ø88/Ø63

69.9
14
50
32.5
32.5
4.9
M6/M8

성능

제품명
상용 토크(Nm)
최대 토크(Nm)

최대 회전 수(min-1)

관성 모멘트(kg*m²)

비틀림 강성
(Nm/rad)

허용 편심(mm)

허용 편각(°)

허용 엔드플레이

(mm)

질량(g)

Product Name
Rated

Torque(Nm)

Max

Torque(Nm)

Max. Rotational

Frequency(min-1)

Moment of

Inertia(kg*m²)

Static Torsional

Stiffness(Nm/rad)

Max. Lateral

Misalignment(mm)

Max. Angular

Misalignment(°)

Max. Axial

Misalignment(mm)

Mass(g)

HDC 56 SB

38
76
7,000

3.82x10-5

2,500
0.03
0.5
0.1
220

HDC 66 SB

66

132

6,500

9.05x10-4
3,350
0.03
0.5
0.1
392

HDC 88 SB

190

380

5,500

3.01x10-4
7,200
0.03
0.5
0.1
783
