HDC-SA 타입

제품명	상용 토크(Nm)	최대 토크(Nm)	최대 회전 수(min^-1)	*관성 모멘트(kgm²)**	비틀림 강성 (Nm/rad)	허용 편심(mm)	허용 편각(°)	허용 엔드플레이 (mm)	질량(g)
Product Name	Rated Torque(Nm)	Max Torque(Nm)	Max. Rotational Frequency(min^-1)	Moment of Inertia(kg*m²)	Static Torsional Stiffness(Nm/rad)	Max. Lateral Misalignment(mm)	Max. Angular Misalignment(°)	Max. Axial Misalignment(mm)	Mass(g)
HDC 56 SA	38	76	7,000	3.71x10^-5	2,500	0.03	0.5	0.1	200
HDC 66 SA	66	132	6,500	8.89x10^-4	3,350	0.03	0.5	0.1	380
HDC 88 SA	190	380	5,500	2.86x10^-4	7,200	0.03	0.5	0.1	760

품번	HDC-A	HDC-SA	HDC-B	HDC-SB	HDC-C	HDC-SC

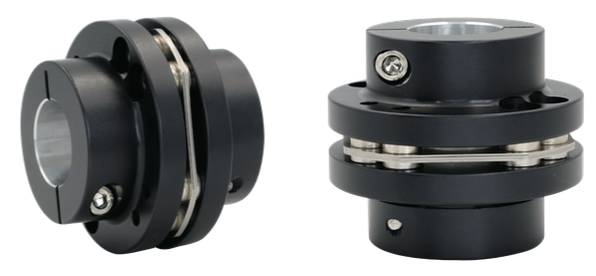

제품 형상
특징	고정밀 위치 제어 우수, 정·역 비틀림 정수 동일, 보수 불필요, 높은 비틀림 강성, 높은 토크
특징	백래시 0	단신 공간 활용 우수	서브 감속기 사용시 적합		공간대비 큰 축경 사용
규격	표준형	단신형	표준형	단신형	표준형	단신형
재질	Aluminum (AL7075-T6 ) / Disc (Stainless Steel)

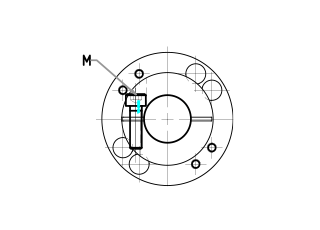

축 결합방법	Clamping

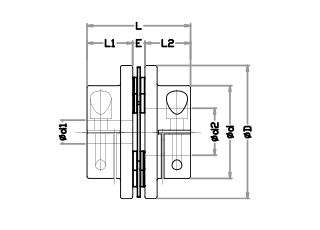

외경	Ø56, Ø66, Ø88
