JIT COUPLING


PRODUCT

고강도 디스크 카플링

고강도 디스크 카플링 -

클램핑 스크류 더블 디스크 타입



HDC Series는 백래쉬 제로에 가장 이상적인 소재와 구조를 갖추고 있으며 반복응력에 견디는 힘이 우수합니다. 편심 허용량은 기존 DC Series 대비 작기 때문에 두 축의 정렬을 정확히 할 필요가 있습니다. 별도 유지 보수가 필요 없으며 내유성, 내열성이 우수합니다.

품번
HDC-A
HDC-SA
HDC-B
HDC-SB
HDC-C
HDC-SC

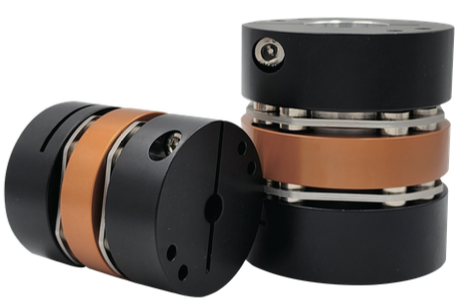

제품 형상
특징
고정밀 위치 제어 우수, 정·역 비틀림 정수 동일, 보수 불필요, 높은 비틀림 강성, 높은 토크
백래시 0
단신 공간 활용 우수
서브 감속기 사용시 적합
공간대비 큰 축경 사용
규격
표준형
단신형
표준형
단신형
표준형
단신형
재질
Aluminum (AL7075-T6 ) / Disc (Stainless Steel)
축 결합방법
Clamping
외경
Ø56, Ø66, Ø88

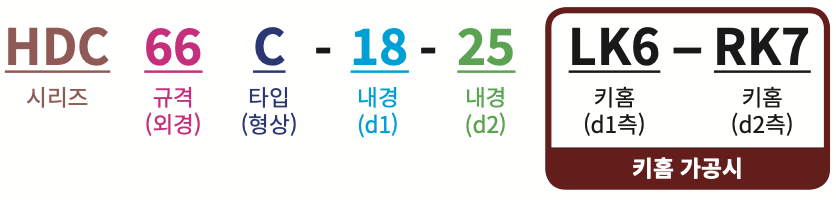

제품 주문방법

  • 시리즈, 외경 및 내경 규격을 지정해 주시면 됩니다.


  • 키 홈 가공(내경)이 필요하신 경우 별도 표기 하여 주문 부탁드립니다.


  • 카플링 선정에 어려움이 있을 시 고객 센터로 연락 부탁드립니다.

표준 내경


※ 표준 내경 외 제품별 최소~최대 내경 범위 내 내경가공이 가능합니다.

표준내경

(d1/d2,  mm)

10
12
14
15
16
17
18
20
22
24
25
26
28
30
32
35
36
38
40
42
44
45
48
50
HDC 56 C
●
●
●
●
●
●
●
●
●
●
●
●
●











HDC 66 C

●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●






HDC 88 C


●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●

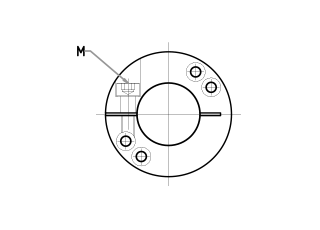

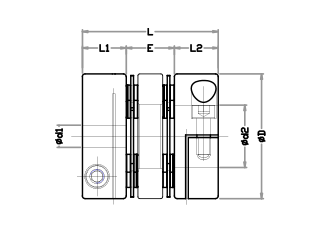

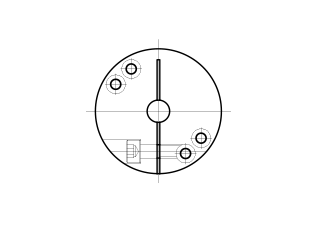

도면

수치

제품명
외경 D
길이 L
내경 범위(d1/d2)
축 깊이
축 간격 E
볼트 M
파일 다운로드
최소 내경
최대 내경
L1
L2
DWG
3D(STEP)
Product Name
External Diameter
Length

Min. Bore Diameter

Max. Bore Diameter

Shaft Insert Length

Shaft Insert Length

Shaft Insert Distance

Bolt Size

-
-

HDC 56 C

Ø56

60.4
10
28
20
20
20.4
M6

HDC 66 C

Ø66

80
12
38
27
27
26
M6

HDC 88 C

Ø88

99.8
14
50
33
33
33.8
M8

성능

제품명
상용 토크(Nm)
최대 토크(Nm)

최대 회전 수(min-1)

관성 모멘트(kg*m²)

비틀림 강성
(Nm/rad)

허용 편심(mm)

허용 편각(°)

허용 엔드플레이

(mm)

질량(g)

Product Name
Rated

Torque(Nm)

Max

Torque(Nm)

Max. Rotational

Frequency(min-1)

Moment of

Inertia(kg*m²)

Static Torsional

Stiffness(Nm/rad)

Max. Lateral

Misalignment(mm)

Max. Angular

Misalignment(°)

Max. Axial

Misalignment(mm)

Mass(g)

HDC 56 C

36
72
7,000

6.3x10-5

2,400
0.1
1
0.2
310

HDC 66 C

65

130

6,500

1.55x10-4
3,200
0.13
1
0.2
510

HDC 88 C

185

370

5,500

5.83x10-4
7,000
0.15
1
0.2
1,080
