고강도 디스크 카플링

고강도 디스크 카플링 -

클램핑 스크류 더블 디스크 타입

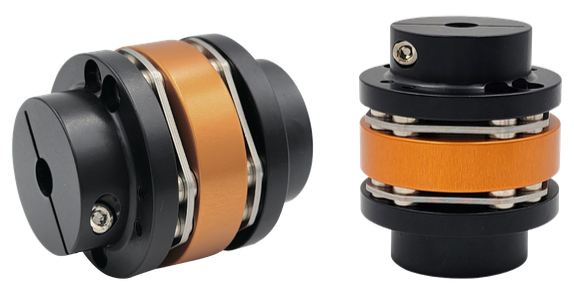

HDC Series은 축을 고정하는 허브와 허브 사이에 탄성이 강한 금속 디스크를 여러 개의 볼트로 강력하게 조립한 카플링입니다. 모든 소재가 금속으로 이루어져 있으므로 열 발생이 많은 곳에 적용할 수 있습니다. HDC-A Type은 디스크 경이 크기 때문에 상용 토크를 높게 선정할 수가 있습니다.

품번
HDC-A
HDC-SA
HDC-B
HDC-SB
HDC-C
HDC-SC
제품 형상
특징
고정밀 위치 제어 우수, 정·역 비틀림 정수 동일, 보수 불필요, 높은 비틀림 강성, 높은 토크
백래시 0
단신 공간 활용 우수
서브 감속기 사용시 적합
공간대비 큰 축경 사용
규격
표준형
단신형
표준형
단신형
표준형
단신형
재질
Aluminum (AL7075-T6 ) / Disc (Stainless Steel)
축 결합방법
Clamping
외경
Ø56, Ø66, Ø88

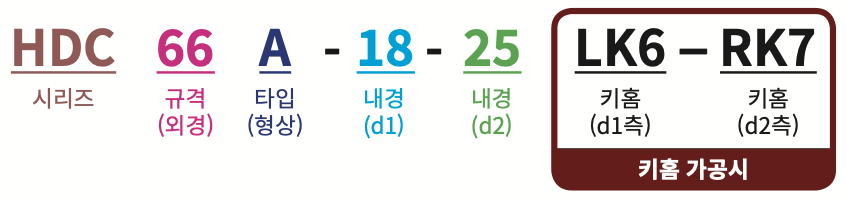

제품 주문방법

  • 시리즈, 외경 및 내경 규격을 지정해 주시면 됩니다.


  • 키 홈 가공(내경)이 필요하신 경우 별도 표기 하여 주문 부탁드립니다.


  • 카플링 선정에 어려움이 있을 시 고객 센터로 연락 부탁드립니다.

표준 내경


※ 표준 내경 외 제품별 최소~최대 내경 범위 내 내경가공이 가능합니다.

표준내경

(d1/d2,  mm)

10
12
14
15
16
18
20
22
24
25
26
28
30
32
35
36
HDC 56 A
●
●
●
●
●
●
●









HDC 66 A

●
●
●
●
●
●
●
●
●
●





HDC 88 A


●
●
●
●
●
●
●
●
●
●
●
●
●
●

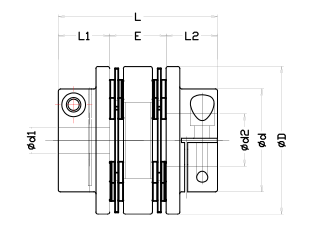

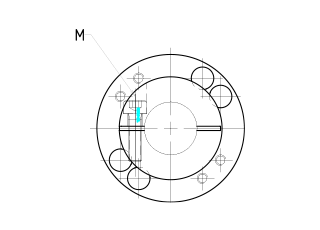

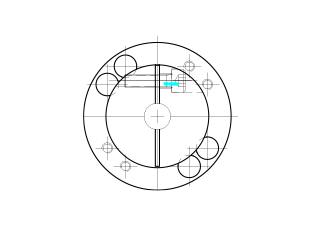

도면

수치

제품명
외경 D
길이 L
내경 범위(d1/d2)
축 깊이
축 간격 E
볼트 M
파일 다운로드
최소 내경
최대 내경
L1
L2
DWG
3D(STEP)
Product Name
External Diameter
Length

Min. Bore Diameter

Max. Bore Diameter

Shaft Insert Length

Shaft Insert Length

Shaft Insert Distance

Bolt Size

-
-

HDC 56 A

Ø56/Ø39

60.4
10
20
20
20
20.4
M5

HDC 66 A

Ø66/Ø46

80
12
26
27
27
26
M5

HDC 88 A

Ø88/Ø63

99.8
14
36
33
33
33.8
M6

성능

제품명
상용 토크(Nm)
최대 토크(Nm)

최대 회전 수(min-1)

관성 모멘트(kg*m²)

비틀림 강성
(Nm/rad)

허용 편심(mm)

허용 편각(°)

허용 엔드플레이

(mm)

질량(g)

Product Name
Rated

Torque(Nm)

Max

Torque(Nm)

Max. Rotational

Frequency(min-1)

Moment of

Inertia(kg*m²)

Static Torsional

Stiffness(Nm/rad)

Max. Lateral

Misalignment(mm)

Max. Angular

Misalignment(°)

Max. Axial

Misalignment(mm)

Mass(g)

HDC 56 A

36
72
7,000

4.82x10-5

2,400
0.1
1
0.2
250

HDC 66 A

65

130

6,500

1.22x10-4
3,200
0.13
1
0.2
460

HDC 88 A

185

370

5,500

4.12x10-4
7,000
0.15
1
0.2
980
