헬리칼 카플링
스테인레스 헬리칼 카플링 -
클램핑 스크류 타입

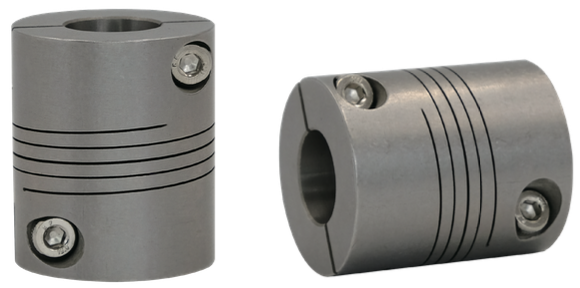

HCS Series는 STS-303 원통 소재에 2개의 Beam이 나선형으로 꼬여 축 길이 방향으로 부드러운 탄성을 갖도록 제작되었습니다. 부식에 강한 것은 물론이고 큰 토크를 전달하기 용이하며 응답성 또한 알루미늄 카플링 대비 월등한 성능을 발휘합니다.
동 구조 알루미늄 카플링보다 최대 2배 이상의 토크 전달도 가능합니다.고속 고응답을 요구하는 Servo Motor, Stepping Motor 등 강한 토크의 응답을 요구하는 곳에 적합한 카플링입니다.
품번 | HC-C | HC-S | HC-SS | HCS-C |
제품 형상 |  |  |  |  |
특징 | 단일 부품 구조, 낮은 백레쉬, 높은 비틀림 강성·저관성·응답력 우수, 앤드 플레이 텐션 좋음 | 스테인레스 일체형, 내수·내유·내화학성·청결성 좋음 높은 비틀림 강성이 우수함 | ||
규격 | 표준형 | 표준형 | 단신형 | 표준형 |
재질 | Aluminum Alloy(AL7075-T6) | All Stainless Steel(STS 303) | ||
축 결합방법 | Clamp | Set Screw | Set Screw | Clamp |
외경 | Ø16, Ø20, Ø25, Ø32, Ø42, Ø48 | Ø16, Ø20, Ø25, Ø32, Ø42, Ø48 | ||

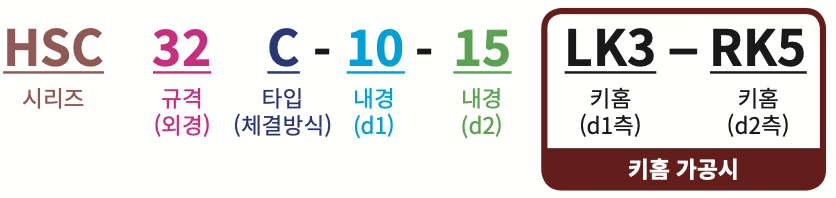

제품 주문방법
표준 내경
※ 표준 내경 외 제품별 최소~최대 내경 범위 내 내경가공이 가능합니다.
표준내경 (d1/d2, mm) | 3 | 4 | 5 | 6 | 6.35 | 8 | 10 | 12 | 13 | 14 | 15 | 16 | 18 | 19 | 20 | 22 |
HCS 16 C | ● | ● | ● | ● | ● | ● | ||||||||||
HCS 20 C | ● | ● | ● | ● | ● | ● | ||||||||||
HCS 25 C | ● | ● | ● | ● | ● | ● | ● | |||||||||
HCS 32 C | ● | ● | ● | ● | ● | ● | ● | ● | ● | |||||||
HCS 42 C | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |

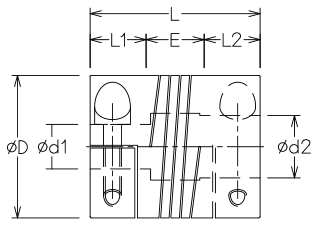

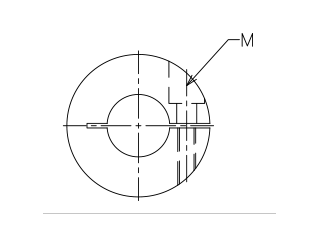

도면
수치
제품명 | 외경 D | 길이 L | 내경 범위(d1/d2) | 축 깊이 | 축 간격 E | 볼트 M | 파일 다운로드 | |||
최소 내경 | 최대 내경 | L1 | L2 | DWG | 3D(STEP) | |||||
Product Name | External Diameter | Length | Min. Bore Diameter | Max. Bore Diameter | Shaft Insert Length | Shaft Insert Length | Shaft Insert Distance | Bolt Size | - | - |
HCS 16 C | Ø16 | 22 | 3 | 8 | 7 | 7 | 8 | M2.5 | 준비 중 | 준비 중 |
HCS 20 C | Ø20 | 25 | 4 | 10 | 8 | 8 | 9 | M2.5 |  |  |
HCS 25 C | Ø25 | 30 | 5 | 13 | 10 | 10 | 10 | M3 | | |
HCS 32 C | Ø32 | 38 | 6 | 16 | 13 | 13 | 12 | M4 | | |
HCS 42 C | Ø42 | 45 | 8 | 25 | 16 | 16 | 13 | M6 | | |
성능
제품명 | 상용 토크(Nm) | 최대 토크(Nm) | 최대 회전 수(min-1) | 관성 모멘트(kg*m²) | 비틀림 강성 (Nm/rad) | 허용 편심(mm) | 허용 편각(°) | 허용 엔드플레이 (mm) | 질량(g) |
Product Name | Rated Torque(Nm) | Max Torque(Nm) | Max. Rotational Frequency(min-1) | Moment of Inertia(kg*m²) | Static Torsional Stiffness(Nm/rad) | Max. Lateral Misalignment(mm) | Max. Angular Misalignment(°) | Max. Axial Misalignment(mm) | Mass(g) |
HCS 16 C | 1.0 | 2.0 | 24,500 | 1.00x10-6 | 20 | 0.1 | 3 | 0.2 | 22 |
HCS 20 C | 1.4 | 2.8 | 20,000 | 1.03x10-6 | 30 | 0.1 | 3 | 0.2 | 46 |
HCS 25 C | 1.7 | 3.4 | 16,000 | 3.04x10-6 | 48 | 0.1 | 3 | 0.25 | 88 |
HCS 32 C | 3.6 | 7.2 | 13,000 | 1.03x10-5 | 140 | 0.15 | 3 | 0.3 | 192 |
HCS 42 C | 8.1 | 16.3 | 10,500 | 3.63x10-5 | 320 | 0.15 | 3 | 0.3 | 368 |
