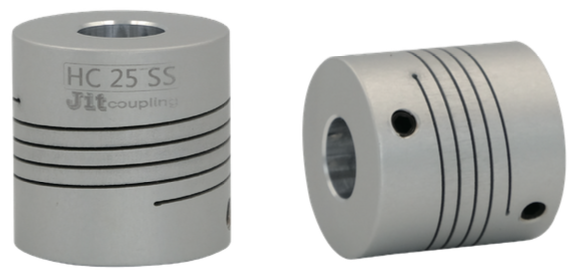

HC-SS 타입

품번	HC-C	HC-S	HC-SS	HCS-C
제품 형상
특징	단일 부품 구조, 낮은 백레쉬, 높은 비틀림 강성·저관성·응답력 우수, 앤드 플레이 텐션 좋음			스테인레스 일체형, 내수·내유·내화학성·청결성 좋음 높은 비틀림 강성이 우수함
규격	표준형	표준형	단신형	표준형
재질	Aluminum Alloy(AL7075-T6)			All Stainless Steel(STS 303)

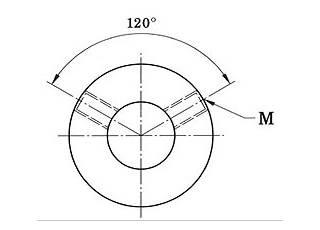

축 결합방법	Clamp	Set Screw	Set Screw	Clamp

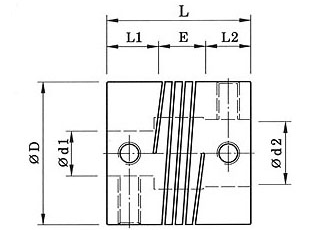

외경	Ø16, Ø20, Ø25, Ø32, Ø42, Ø48			Ø16, Ø20, Ø25, Ø32, Ø42, Ø48

제품명	상용 토크(Nm)	최대 토크(Nm)	최대 회전 수(min^-1)	*관성 모멘트(kgm²)**	비틀림 강성 (Nm/rad)	허용 편심(mm)	허용 편각(°)	허용 엔드플레이 (mm)	질량(g)
Product Name	Rated Torque(Nm)	Max Torque(Nm)	Max. Rotational Frequency(min^-1)	Moment of Inertia(kg*m²)	Static Torsional Stiffness(Nm/rad)	Max. Lateral Misalignment(mm)	Max. Angular Misalignment(°)	Max. Axial Misalignment(mm)	Mass(g)
HC 16 SS	0.8	1.7	24,500	3.74x10^-7	65	0.1	3	0.2	9.8
HC 20 SS	1.1	2.1	20,000	1.03x10^-6	140	0.1	3	0.2	17.8
HC 25 SS	2.1	4.1	16,000	3.04x10^-6	170	0.1	3	0.25	33.1
HC 32 SS	4.1	8.2	13,000	1.03x10^-5	380	0.15	3	0.3	69.5
HC 42 SS	9.8	19.5	11,000	3.63x10^-5	460	0.15	3	0.3	149.6
HC 48 SS	14.6	29.2	9,000	7.44x10^-5	740	0.15	3	0.3	234.4
