디스크 카플링

디스크 카플링 -

클램핑 스크류 싱글 디스크 타입

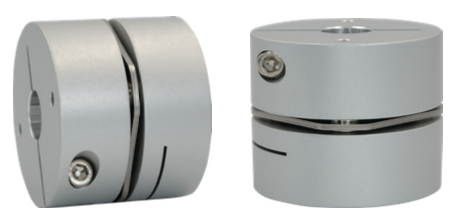

DC Series는 금속 적층 판스프링 형식으로, 닿아서 움직이는 접촉 부위가 없기 때문에 마모도가 낮고 기대 수명이 높습니다. 허브 몸체가 고강성 알루미늄으로 관성 모멘트가 작습니다. 백래쉬가 없고 고강성입니다. 안전을 위하여 정격회전, 정격용량을 초과하여 사용하지 마십시오.

품번
DC-A
DC-SA
DC-B
DC-SB
DC-C
DC-SC
제품 형상
특징
고정밀 위치 제어 우수, 정·역 비틀림 정수 동일, 보수 불필요, 높은 비틀림 강성, 높은 토크
백래시 0
단신 공간 활용 우수
서브 감속기 사용시 적합
공간대비 큰 축경 사용
규격
표준형
단신형
표준형
단신형
표준형
단신형
재질
Aluminum (AL7075-T6 ) / Disc (Stainless Steel)
축 결합방법
Clamping
외경
Ø32, Ø42, Ø48, Ø54, Ø68
Ø20, Ø25, Ø32, Ø35, Ø39, Ø42, Ø48, Ø54, Ø68, Ø80

제품 주문방법

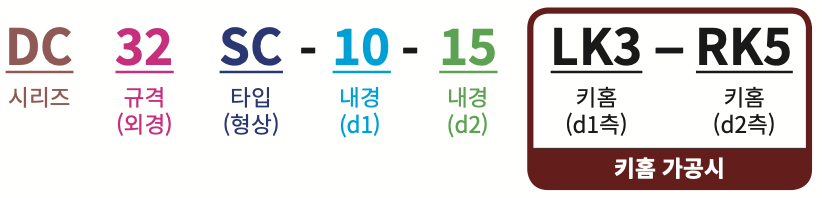

  • 시리즈, 외경 및 내경 규격을 지정해 주시면 됩니다.


  • 키 홈 가공(내경)이 필요하신 경우 별도 표기 하여 주문 부탁드립니다.


  • 카플링 선정에 어려움이 있을 시 고객 센터로 연락 부탁드립니다.

표준 내경


※ 표준 내경 외 제품별 최소~최대 내경 범위 내 내경가공이 가능합니다.

표준내경

(d1/d2,  mm)

3
4
5
6
6.35
8
10
12
14
15
16
18
19
20
22
24
25
28
30
32
34
35
38
40
42
44
45
48
DC 20 SC
●
●
●
●
●
●






















DC 25 SC


●
●
●
●
●
●




















DC 32 SC



●
●
●
●
●
●
●
●

















DC 35 SC



●
●
●
●
●
●
●
●

















DC 39 SC





●
●
●
●
●
●
●
●















DC 42 SC





●
●
●
●
●
●
●
●
●














DC 48 SC






●
●
●
●
●
●
●
●
●













DC 54 SC






●
●
●
●
●
●
●
●
●
●
●
●










DC 68 SC








●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●




DC 80 SC








●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●

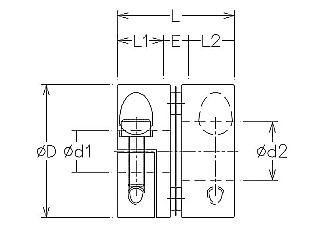

도면

수치

제품명
외경 D
길이 L
내경 범위(d1/d2)
축 깊이
축 간격 E

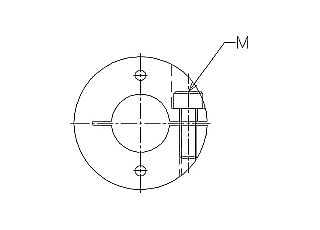

볼트 M
파일 다운로드
최소 내경
최대 내경
L1
L2
DWG
3D(STEP)
Product Name
External Diameter
Length

Min. Bore Diameter

Max. Bore Diameter

Shaft Insert Length

Shaft Insert Length

Shaft Insert Distance

Bolt Size

-
-
DC 20 SC

Ø20

17.9
3
8
8
8
1.9
M2.5
DC 25 SC

Ø25

23.5
5
13
11
11
1.5
M3

DC 32 SC

Ø32

28.1
6
16
13
13
2.1
M4

DC 35 SC

Ø35

28.1
6
17
12.9
12.9
2.3
M4
준비중
준비중

DC 39 SC

Ø39

31.6
8
19
14.1
14.1
3.45
M4
준비중
준비중

DC 42 SC

Ø42

33.2
8
20
15
15
3.2
M4

DC 48 SC

Ø48

37
10
22
17
17
3
M5

DC 54 SC

Ø54

45.1
10
28
20
20
5.1
M6

DC 68 SC

Ø68

56.1
14
40
26
26
4.1
M6

DC 80 SC

Ø81

65.4
14
48
30
30
5.4
M8

성능

제품명
상용 토크(Nm)
최대 토크(Nm)

최대 회전 수(min-1)

관성 모멘트(kg*m²)

비틀림 강성
(Nm/rad)

허용 편심(mm)

허용 편각(°)

허용 엔드플레이

(mm)

질량(g)

Product Name
Rated

Torque(Nm)

Max

Torque(Nm)

Max. Rotational

Frequency(min-1)

Moment of

Inertia(kg*m²)

Static Torsional

Stiffness(Nm/rad)

Max. Lateral

Misalignment(mm)

Max. Angular

Misalignment(°)

Max. Axial

Misalignment(mm)

Mass(g)

DC 20 SC
2.0
4.0
13,000
2.1x10-6
540
0.1
1
0.1
23
DC 25 SC
2.5
5.1
12,750
3.24x10-6
600
0.1
1
0.1
29.6

DC 32 SC

5.3
10.6
11,000

1.03x10-5

1,300
0.1
1
0.1
57.8

DC 35 SC

6.9
13.9
9,500
1.11x10-5
1,500
0.15
1.2
0.15
70
DC 39 SC
9.6
19.2
9,500
1.57x10-5
1,700
0.15
1.5
0.15
85

DC 42 SC

12.0

24.0

9,000

2.66x10-5
1,900
0.15
1.5
0.2
120

DC 48 SC

24.4

48.8

7,750

3.71x10-5
4,000
0.2
2
0.2
170

DC 54 SC

44.0

88.0

7,000

9.86x10-4
7,000
0.2
2
0.2
216

DC 68 SC

73.5

147.0

6,400

3.02x10-4
11,000
0.2
2
0.2
427

DC 80 SC

100.0
200.0
5,900
7.09x10-4
20,000
0.2
2
0.2
720
