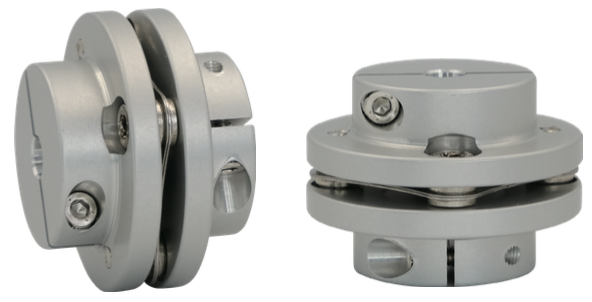

DC-SA 타입

품번	DC-A	DC-SA	DC-B	DC-SB	DC-C	DC-SC
제품 형상
특징	고정밀 위치 제어 우수, 정·역 비틀림 정수 동일, 보수 불필요, 높은 비틀림 강성, 높은 토크
특징	백래시 0	단신 공간 활용 우수	서브 감속기 사용시 적합		공간대비 큰 축경 사용
규격	표준형	단신형	표준형	단신형	표준형	단신형
재질	Aluminum (AL7075-T6 ) / Disc (Stainless Steel)
축 결합방법	Clamping
외경	Ø32, Ø42, Ø48, Ø54, Ø68				Ø20, Ø25, Ø32, Ø35, Ø39, Ø42, Ø48, Ø54, Ø68, Ø80

제품명	상용 토크(Nm)	최대 토크(Nm)	최대 회전 수(min^-1)	*관성 모멘트(kgm²)**	비틀림 강성 (Nm/rad)	허용 편심(mm)	허용 편각(°)	허용 엔드플레이 (mm)	질량(g)
Product Name	Rated Torque(Nm)	Max Torque(Nm)	Max. Rotational Frequency(min^-1)	Moment of Inertia(kg*m²)	Static Torsional Stiffness(Nm/rad)	Max. Lateral Misalignment(mm)	Max. Angular Misalignment(°)	Max. Axial Misalignment(mm)	Mass(g)
DC 32 SA	5.8	11.5	12,750	3.98x10^-6	1,300	0.1	1	0.1	65
DC 42 SA	13.1	26.1	10,000	1.56x10^-5	1,900	0.1	1.5	0.2	71
DC 48 SA	21.7	43.4	7,750	1.32x10^-5	4,000	0.13	1.5	0.2	103
DC 54 SA	35.6	71.2	7,000	6.53x10^-5	7,000	0.15	2	0.2	166
DC 68 SA	69.5	139.1	6,400	1.07x10^-4	11,000	0.2	2	0.2	283
