디스크 카플링

디스크 카플링 -

클램핑 스크류 더블 디스크 타입



DC Series는 백래쉬 제로에 가장 이상적인 소재와 구조를 갖추고 있으며 반복 응력에 견디는 힘이 우수합니다. 편심량은 작기 때문에 두 축의 정렬을 정확히 할 필요가 있습니다. 별도 유지보수가 필요 없으며 내유성 및 내열성이 우수합니다.

품번
DC-A
DC-SA
DC-B
DC-SB
DC-C
DC-SC
제품 형상
특징
고정밀 위치 제어 우수, 정·역 비틀림 정수 동일, 보수 불필요, 높은 비틀림 강성, 높은 토크
백래시 0
단신 공간 활용 우수
서브 감속기 사용시 적합
공간대비 큰 축경 사용
규격
표준형
단신형
표준형
단신형
표준형
단신형
재질
Aluminum (AL7075-T6 ) / Disc (Stainless Steel)
축 결합방법
Clamping
외경
Ø32, Ø42, Ø48, Ø54, Ø68
Ø20, Ø25, Ø32, Ø35, Ø39, Ø42, Ø48, Ø54, Ø68, Ø80

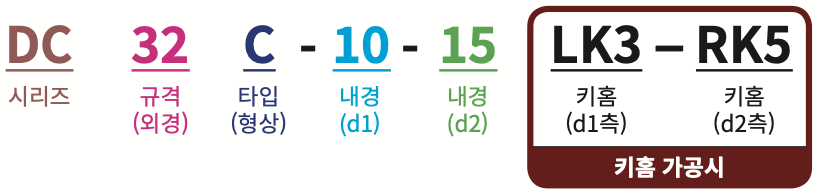

제품 주문방법

  • 시리즈, 외경 및 내경 규격을 지정해 주시면 됩니다.


  • 키 홈 가공(내경)이 필요하신 경우 별도 표기 하여 주문 부탁드립니다.


  • 카플링 선정에 어려움이 있을 시 고객 센터로 연락 부탁드립니다.

표준 내경


※ 표준 내경 외 제품별 최소~최대 내경 범위 내 내경가공이 가능합니다.

표준내경

(d1/d2,  mm)

3
4
5
6
6.35
8
10
12
14
15
16
18
19
20
22
24
25
28
30
32
34
35
38
40
42
44
45
48
DC 20 C
●
●
●
●
●
●






















DC 25 C


●
●
●
●
●
●




















DC 32 CN



●
●
●
●
●
●
●
●

















DC 32 C



●
●
●
●
●
●
●
●

















DC 35 CN



●
●
●
●
●
●
●
●

















DC 35 C



●
●
●
●
●
●
●
●

















DC 39 CN





●
●
●
●
●
●
●
●















DC 39 C





●
●
●
●
●
●
●
●















DC 42 CN





●
●
●
●
●
●
●
●
●














DC 42 C





●
●
●
●
●
●
●
●
●














DC 48 C






●
●
●
●
●
●
●
●
●













DC 54 C






●
●
●
●
●
●
●
●
●
●
●
●










DC 68 B








●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●




DC 80 C








●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●

도면

수치

제품명
외경 D
길이 L
내경 범위(d1/d2)
축 깊이
축 간격 E
볼트 M
파일 다운로드
최소 내경
최대 내경
L1
L2
DWG
3D(STEP)
Product Name
External Diameter
Length

Min. Bore Diameter

Max. Bore Diameter

Shaft Insert Length

Shaft Insert Length

Shaft Insert Distance

Bolt Size

-
-
DC 20 C

Ø20

22.8
3
8
8
8
6.8
M2.5
DC 25 C

Ø25

32
5
13
11
11
10
M3
DC 32 CN

Ø32

34
6
16
13
13
8
M4
준비중
준비중

DC 32 C

Ø32

38
6
16
13
13
12
M4

DC 35 CN

Ø35

34.5
6
17
12.9
12.9
8.7
M4
준비중
준비중

DC 35 C

Ø35

38
6
17
12.9
12.9
12.2
M4
준비중
준비중

DC 39 CN

Ø39

39.6
8
19
14.1
14.1
11.4
M4
준비중
준비중

DC 39 C

Ø39

44.8
8
19
14.1
14.1
16.6
M4
준비중
준비중

DC 42 CN

Ø42

42.5
8
20
15
15
12.5
M4
준비중
준비중

DC 42 C

Ø42

46
8
20
15
15
16
M4

DC 48 C

Ø48

50
10
22
17
17
16
M5

DC 54 C

Ø54

61
10
28
20
20
21
M6

DC 68 C

Ø68

72
14
40
26
26
20
M6

DC 80 C

Ø81

82
14
48
30
30
22
M8

성능

제품명
상용 토크(Nm)
최대 토크(Nm)

최대 회전 수(min-1)

관성 모멘트(kg*m²)

비틀림 강성
(Nm/rad)

허용 편심(mm)

허용 편각(°)

허용 엔드플레이

(mm)

질량(g)

Product Name
Rated

Torque(Nm)

Max

Torque(Nm)

Max. Rotational

Frequency(min-1)

Moment of

Inertia(kg*m²)

Static Torsional

Stiffness(Nm/rad)

Max. Lateral

Misalignment(mm)

Max. Angular

Misalignment(°)

Max. Axial

Misalignment(mm)

Mass(g)

DC 20 C
1.5
3.0
15,500
2.1x10-6
540
0.1
1
0.1
25
DC 25 C
3.5
7.0
13,000
3.24x10-6
600
0.1
1
0.1
42.4
DC 32 CN
7.3
14.7
12,750

8.98x10-6

1,300
0.1
1
0.1
73.5

DC 32 C

7.3
14.7
12,750

1.03x10-5

1,300
0.1
1
0.1
82.5
DC 35 CN
8.0
16.1
9,500
1.32x10-5
1,550
0.16
1.2
0.15
82

DC 35 C

9.6
19.2
9,500
1.51x10-5
1,550
0.16
1.4
0.15
90
DC 39 CN
11.1
22.2
9,500
2.03x10-5
1,750
0.18
1.4
0.15
114
DC 39 C
13.3
26.5
9,500
2.20x10-5
1,750
0.18
1.5
0.15
126

DC 42 CN

16.6

33.1

9,000

1.90x10-5

1,900
0.15
1.5
0.2
165

DC 42 C

16.6

33.1

9,000

3.71x10-5
1,900
0.15
1.5
0.2
172

DC 48 C

24.7

49.4

8,250

6.89x10-5
4,000
0.2
2
0.2
189

DC 54 C

35.2

70.4

7,000

1.36x10-4
7,000
0.2
2
0.2
293

DC 68 C

70.3

140.6

5,900

3.68x10-4
11,000
0.2
2
0.2
548

DC 80 C

93.4
186.7
4,900
7.09x10-4
20,000
0.2
2
0.2
1051
