JIT COUPLING


PRODUCT

디스크 카플링

디스크 카플링 -

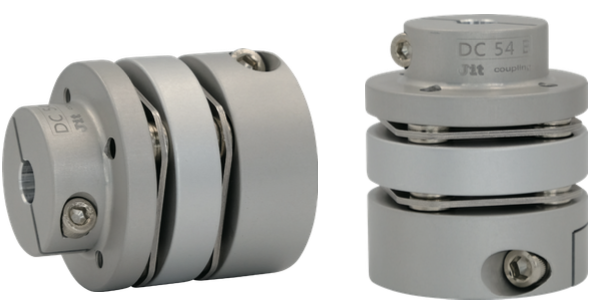

클램핑 스크류 더블 디스크 타입



DC-B Type은 연결해야하는 샤프트의 직경의 차이가 있는 경우 이상적입니다. 예시로, 서보모터 감속기 출력 샤프트의 굵은 축경과 볼스크류 샤프트의 작은 축경을 연결하고자 할 때 이상적으로 활용 가능합니다. 고탄성 디스크는 스테인레스 스틸(SUS 303)로 제조되어 수명이 깁니다.

품번
DC-A
DC-SA
DC-B
DC-SB
DC-C
DC-SC
제품 형상
특징
고정밀 위치 제어 우수, 정·역 비틀림 정수 동일, 보수 불필요, 높은 비틀림 강성, 높은 토크
백래시 0
단신 공간 활용 우수
서브 감속기 사용시 적합
공간대비 큰 축경 사용
규격
표준형
단신형
표준형
단신형
표준형
단신형
재질
Aluminum (AL7075-T6 ) / Disc (Stainless Steel)
축 결합방법
Clamping
외경
Ø32, Ø42, Ø48, Ø54, Ø68
Ø20, Ø25, Ø32, Ø35, Ø39, Ø42, Ø48, Ø54, Ø68, Ø80

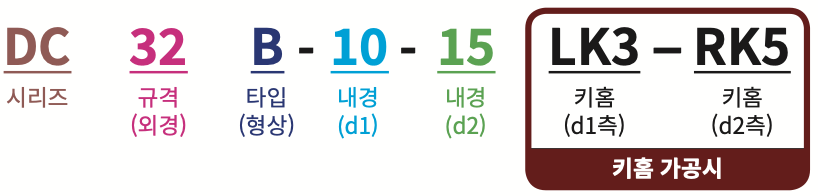

제품 주문방법

  • 시리즈, 외경 및 내경 규격을 지정해 주시면 됩니다.


  • 키 홈 가공(내경)이 필요하신 경우 별도 표기 하여 주문 부탁드립니다.


  • 카플링 선정에 어려움이 있을 시 고객 센터로 연락 부탁드립니다.

표준 내경


※ 표준 내경 외 제품별 최소~최대 내경 범위 내 내경가공이 가능합니다.

표준내경

(d1/d2,  mm)

3
4
5
6
6.35
8
10
12
14
15
16
18
19
20
22
24
25
28
30
32
34
35
38
40
DC 32 BN

●
●
●
●
●
●
●
●
●
●













DC 32 B

●
●
●
●
●
●
●
●
●
●













DC 42 BN



●
●
●
●
●
●
●
●
●
●
●










DC 42 B



●
●
●
●
●
●
●
●
●
●
●










DC 48 B





●
●
●
●
●
●
●
●
●
●









DC 54 B






●
●
●
●
●
●
●
●
●
●
●
●






DC 68 B






●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●

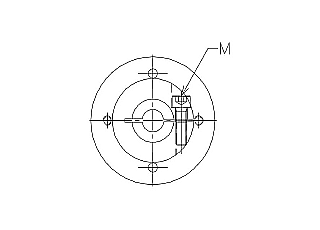

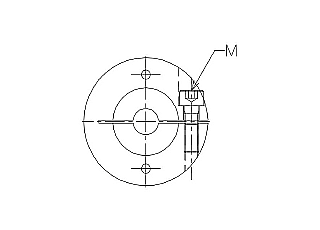

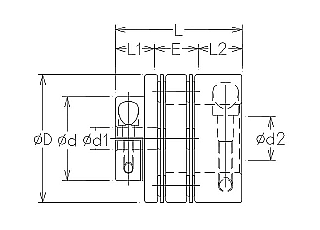

도면

수치

제품명
외경 D
길이 L
내경 범위(d1/d2)
축 깊이
축 간격 E
볼트 M
파일 다운로드
최소 내경
최대 내경
L1
L2
DWG
3D(STEP)
Product Name
External Diameter
Length

Min. Bore Diameter

Max. Bore Diameter

Shaft Insert Length

Shaft Insert Length

Shaft Insert Distance

Bolt Size

-
-
DC 32 BN

Ø32/Ø20

34
4
16
13
13
8
M2.5/M4
준비중
준비중

DC 32 B

Ø32/Ø20

38
4
16
13
13
12
M2.5/M4

DC 42 BN

Ø42/Ø28

41
6
20
13.5
15
12.5
M3/M4
준비중
준비중

DC 42 B

Ø42/Ø28

44.5
6
20
13.5
15
16
M3/M4

DC 48 B

Ø48/Ø31

50
8
22
17
17
16
M4/M5

DC 54 B

Ø54/Ø35

62
10
28
20
20
22
M5/M6

DC 68 B

Ø68/Ø44.5

69.2
10
40
22
26
21
M6

성능

제품명
상용 토크(Nm)
최대 토크(Nm)

최대 회전 수(min-1)

관성 모멘트(kg*m²)

비틀림 강성
(Nm/rad)

허용 편심(mm)

허용 편각(°)

허용 엔드플레이

(mm)

질량(g)

Product Name
Rated

Torque(Nm)

Max

Torque(Nm)

Max. Rotational

Frequency(min-1)

Moment of

Inertia(kg*m²)

Static Torsional

Stiffness(Nm/rad)

Max. Lateral

Misalignment(mm)

Max. Angular

Misalignment(°)

Max. Axial

Misalignment(mm)

Mass(g)

DC 32 BN
6.4
12.9
12,750

8.98x10-6

1,300
0.1
1
0.1
68

DC 32 B

6.4
12.9
12,750

1.03x10-5

1,300
0.1
1
0.1
79

DC 42 BN

14.0

28.1

10,000

1.90x10-5

1,900
0.1
1.5
0.2
136

DC 42 B

14.0

28.1

10,000

3.71x10-5
1,900
0.1
1.5
0.2
143

DC 48 B

20.2

40.4

7,750

6.89x10-5
4,000
0.13
1.5
0.2
171

DC 54 B

29.1

58.3

7,000

1.05x10-4
7,000
0.15
2
0.2
280

DC 68 B

58.9

117.8

6,400

0.31x10-4
11,000
0.2
2
0.2
502
