PEEK 플랙시블 빔 카플링

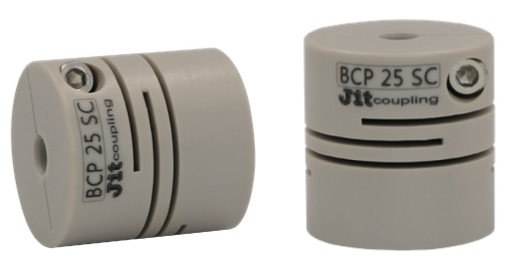

PEEK 플랙시블 빔 카플링 -
클램핑 스크류 타입 짧은형
BCP Series에 사용된 PEEK 소재는 뛰어난 내화학성, 매우 낮은 수분 흡수율, 우수
한 내마모성을 지니고 있으며, 고온의 물·증기의 노출에도 변질되지 않습니다. BCP
Series는 PEEK 소재로 제작되어 클린룸 환경, 프라즈마, RF, 반도체, 디스플레이 등의 생산연구 장비에 주로 사용됩니다.
품번 | BCP-C | BCP-SC | BCP-S | BCP-SS |
제품 형상 |  |  |  |  |
특징 | PEEK 일체형 카플링, 크린룸 환경 적합, 내열·내약품성 우수, 고온 사용시 아웃 가스 극미량, 프라즈마 유동 매우 안정적 | |||
규격 | 표준형 | 단신형 | 표준형 | 단신형 |
재질 | PEEK | |||
축 결합방법 | Clamping | Set Screw | ||
외경 | Ø20, Ø25, Ø32, Ø42 | |||

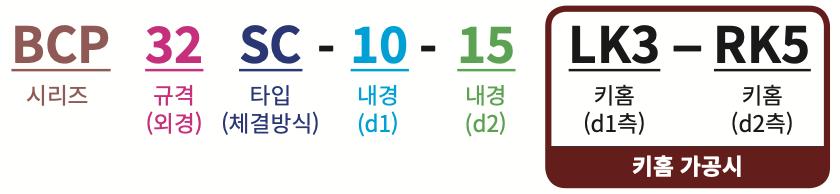

제품 주문방법
표준 내경
※ 표준 내경 외 제품별 최소~최대 내경 범위 내 내경가공이 가능합니다.
표준내경 (d1/d2, mm) | 3 | 4 | 5 | 6 | 6.35 | 8 | 10 | 12 | 14 | 15 | 16 | 18 | 19 | 20 | 22 | 24 | 25 | 26 | 28 |
BCP 20 SC | ● | ● | ● | ● | ● | ● | |||||||||||||
BCP 25 SC | ● | ● | ● | ● | ● | ● | |||||||||||||
BCP 32 SC | ● | ● | ● | ● | ● | ● | ● | ● |

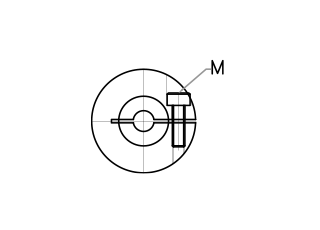

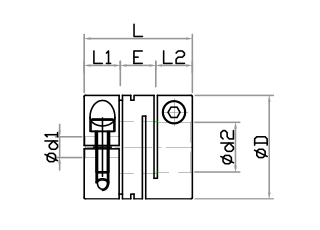

도면
수치
제품명 | 외경 D | 길이 L | 내경 범위(d1/d2) | 축 깊이 | 축 간격 E | 볼트 M | 파일 다운로드 | |||
최소 내경 | 최대 내경 | L1 | L2 | DWG | 3D(STEP) | |||||
Product Name | External Diameter | Length | Min. Bore Diameter | Max. Bore Diameter | Shaft Insert Length | Shaft Insert Length | Shaft Insert Distance | Bolt Size | - | - |
BCP 20 SC | Ø20 | 23.8 | 4 | 10 | 8 | 8 | 7.8 | M3 |  |  |
BCP 25 SC | Ø25 | 26 | 5 | 12 | 9 | 9 | 8 | M4 | | |
BCP 32 SC | Ø32 | 32 | 6 | 16 | 10 | 10 | 12 | M5 | | |
성능
제품명 | 상용 토크(Nm) | 최대 토크(Nm) | 최대 회전 수(min-1) | 관성 모멘트(kg*m²) | 비틀림 강성 (Nm/rad) | 허용 편심(mm) | 허용 편각(°) | 허용 엔드플레이 (mm) | 질량(g) |
Product Name | Rated Torque(Nm) | Max Torque(Nm) | Max. Rotational Frequency(min-1) | Moment of Inertia(kg*m²) | Static Torsional Stiffness(Nm/rad) | Max. Lateral Misalignment(mm) | Max. Angular Misalignment(°) | Max. Axial Misalignment(mm) | Mass(g) |
BCP 20 SC | 0.6 | 1.2 | 19,000 | 2.28x10-7 | 24 | 0.1 | 3 | 0.2 | 10 |
BCP 25 SC | 1.3 | 2.6 | 16,500 | 7.03x10-7 | 41 | 0.1 | 3 | 0.25 | 16 |
BCP 32 SC | 3.0 | 3.7 | 14,000 | 1.85x10-5 | 70 | 0.15 | 3 | 0.3 | 30 |
