PEEK 플랙시블 빔 카플링
PEEK 플랙시블 빔 카플링 -
세트 스크류 타입 일반형

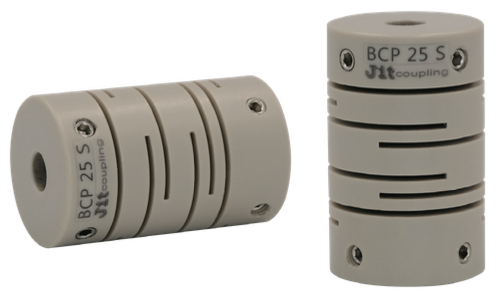

BCP Series는 PEEK 재질의 몸체에 여러 개의 슬릿을 가공하여 편심, 편각을 흡수하는 카플링입니다. PEEK 소재로 제작되어 프라즈마, RF, 반도체, 디스플레이 등 특수 목적에 주로 사용됩니다. 관성 모멘트가 매우 작으며, 가벼운 토크를 전달하기 적합합니다. 단일체 구조로 이루어져 있어 백래쉬가 발생하지 않고 유지보수가 불필 요하다는 장점을 가지고 있습니다.
품번 | BCP-C | BCP-SC | BCP-S | BCP-SS |
제품 형상 |  |  |  |  |
특징 | PEEK 일체형 카플링, 크린룸 환경 적합, 내열·내약품성 우수, 고온 사용시 아웃 가스 극미량, 프라즈마 유동 매우 안정적 | |||
규격 | 표준형 | 단신형 | 표준형 | 단신형 |
재질 | PEEK | |||
축 결합방법 | Clamping | Set Screw | ||
외경 | Ø20, Ø25, Ø32, Ø42 | |||

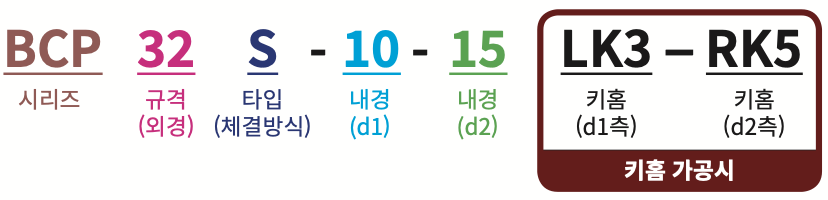

제품 주문방법
표준 내경
※ 표준 내경 외 제품별 최소~최대 내경 범위 내 내경가공이 가능합니다.
표준내경 (d1/d2, mm) | 3 | 4 | 5 | 6 | 6.35 | 8 | 10 | 12 | 14 | 15 | 16 | 18 | 19 | 20 | 22 | 24 | 25 | 26 | 28 |
BCP 20 S | ● | ● | ● | ● | ● | ● | |||||||||||||
BCP 25 S | ● | ● | ● | ● | ● | ● | |||||||||||||
BCP 32 S | ● | ● | ● | ● | ● | ● | ● | ● |

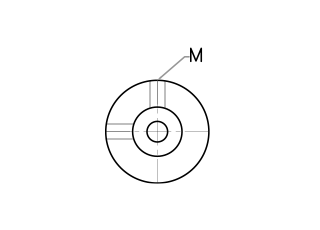

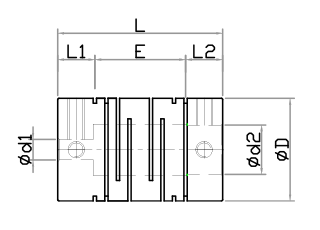

도면
수치
제품명 | 외경 D | 길이 L | 내경 범위(d1/d2) | 축 깊이 | 축 간격 E | 볼트 M | 파일 다운로드 | |||
최소 내경 | 최대 내경 | L1 | L2 | DWG | 3D(STEP) | |||||
Product Name | External Diameter | Length | Min. Bore Diameter | Max. Bore Diameter | Shaft Insert Length | Shaft Insert Length | Shaft Insert Distance | Bolt Size | - | - |
BCP 20 S | Ø20 | 36 | 4 | 10 | 8 | 8 | 20 | M3 |  |  |
BCP 25 S | Ø25 | 40 | 5 | 12 | 9 | 9 | 22 | M4 | | |
BCP 32 S | Ø32 | 48 | 6 | 16 | 10 | 10 | 28 | M5 | | |
성능
제품명 | 상용 토크(Nm) | 최대 토크(Nm) | 최대 회전 수(min-1) | 관성 모멘트(kg*m²) | 비틀림 강성 (Nm/rad) | 허용 편심(mm) | 허용 편각(°) | 허용 엔드플레이 (mm) | 질량(g) |
Product Name | Rated Torque(Nm) | Max Torque(Nm) | Max. Rotational Frequency(min-1) | Moment of Inertia(kg*m²) | Static Torsional Stiffness(Nm/rad) | Max. Lateral Misalignment(mm) | Max. Angular Misalignment(°) | Max. Axial Misalignment(mm) | Mass(g) |
BCP 20 S | 0.7 | 1.4 | 9,000 | 4.62x10-7 | 19 | 0.25 | 5 | 0.2 | 12 |
BCP 25 S | 1.3 | 2.7 | 8,000 | 1.03x10-6 | 34 | 0.3 | 5 | 0.25 | 22 |
BCP 32 S | 3.0 | 6.1 | 7,000 | 3.04x10-5 | 61 | 0.4 | 5 | 0.3 | 42 |
